Fluorpolymer-Schrumpfschläuche

Passgenauer Schutz.
Bis ins Detail durchdacht.

Techyours+™ Schrumpfschläuche bieten anspruchsvollen Bauteilen eine angepasste Schutzschicht. Entdecken Sie PTFE, FEP, PFA und ETFE für Ihr nächstes Projekt.

PTFEFEPPFAETFE

Schutz beginnt mit dem passenden Werkstoff, den richtigen Abmessungen und einem kontrollierten Schrumpfprozess.

FLUORPOLYMER-SCHRUMPFSCHLAUCH / KONZEPTDARSTELLUNG

Um Ihr Bauteil herum entwickelt

Weniger Bauraum.
Mehr Gestaltungsspielraum.

Eine Passform, die der Kontur folgt.

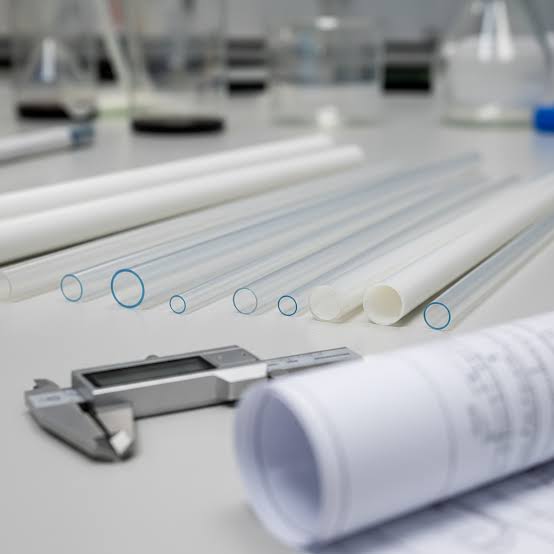

Legen Sie den expandierten Innendurchmesser, den Innendurchmesser nach dem Schrumpfen und die Wanddicke anhand der Bauteilgeometrie fest.

Eine Oberfläche mit Funktion.

Bewerten Sie Fluorpolymeroberflächen hinsichtlich Trennwirkung, geringer Reibung und Beständigkeit gegen Ihre Prozesschemikalien.

Schutz mit klarer Aufgabe.

Prüfen Sie je nach Produktspezifikation den Einsatz zur Isolierung, zum Oberflächenschutz oder als Fertigungshilfe.

Präzision beginnt bei der Auswahl.

Berücksichtigen Sie vor der Wahl des Schrumpfverhältnisses die Längenänderung, die Endabdeckung und die Temperaturgrenze des Substrats.

Vier Werkstoffe, vier Auswahlrichtungen

Finden Sie die passende Lösung.

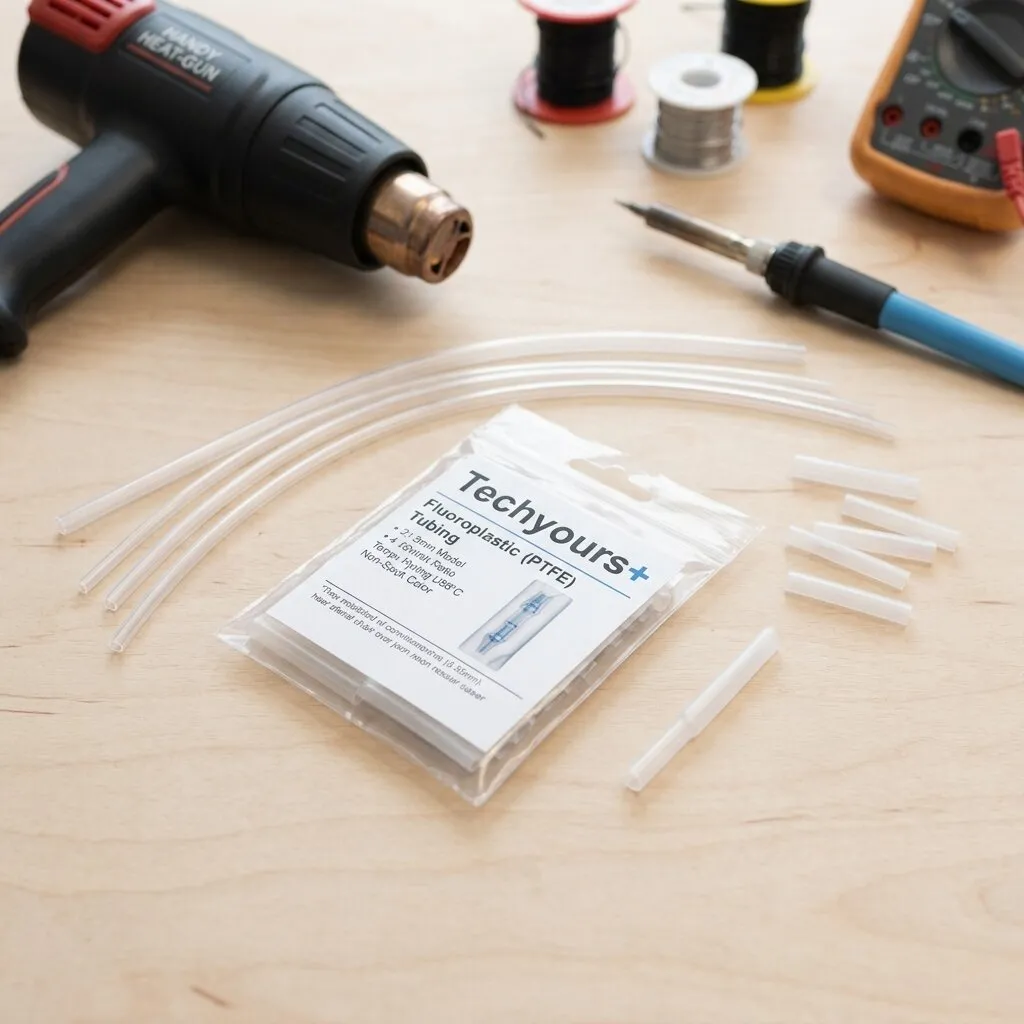

PTFE

Für hohe thermische Anforderungen.

Prüfen Sie PTFE, wenn geringe Reibung und thermische Leistung im Vordergrund stehen. Stellen Sie sicher, dass das Bauteil den erforderlichen Schrumpfzyklus verträgt.

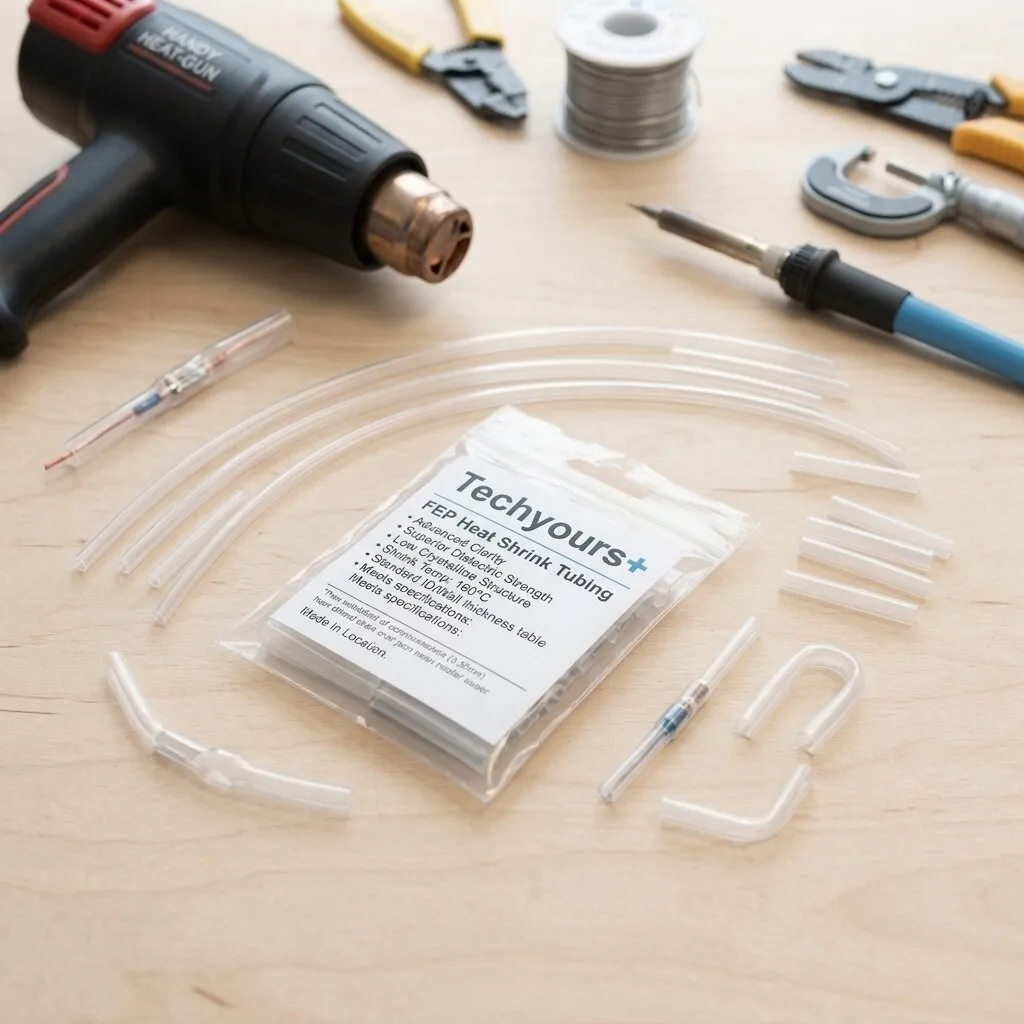

FEP

Für einen klareren Blick.

Prüfen Sie FEP für transparente Schläuche und Sichtkontrollen. Bestätigen Sie Transparenz und Schrumpfbedingungen am konkreten Produkt.

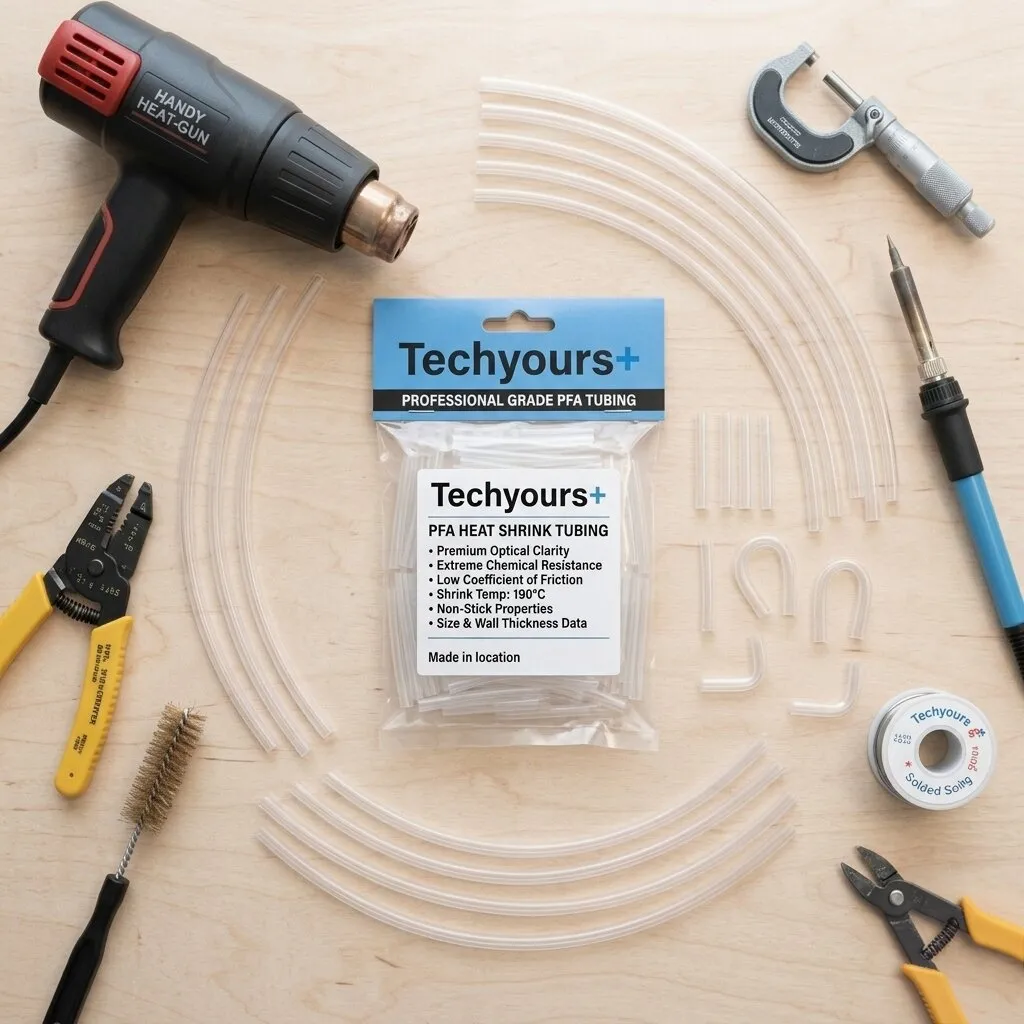

PFA

Für anspruchsvolle Prozessumgebungen.

Prüfen Sie PFA für chemisch anspruchsvolle Bauteile. Fordern Sie bei Reinheitsanforderungen typbezogene Daten zu extrahierbaren Stoffen und Sauberkeit an.

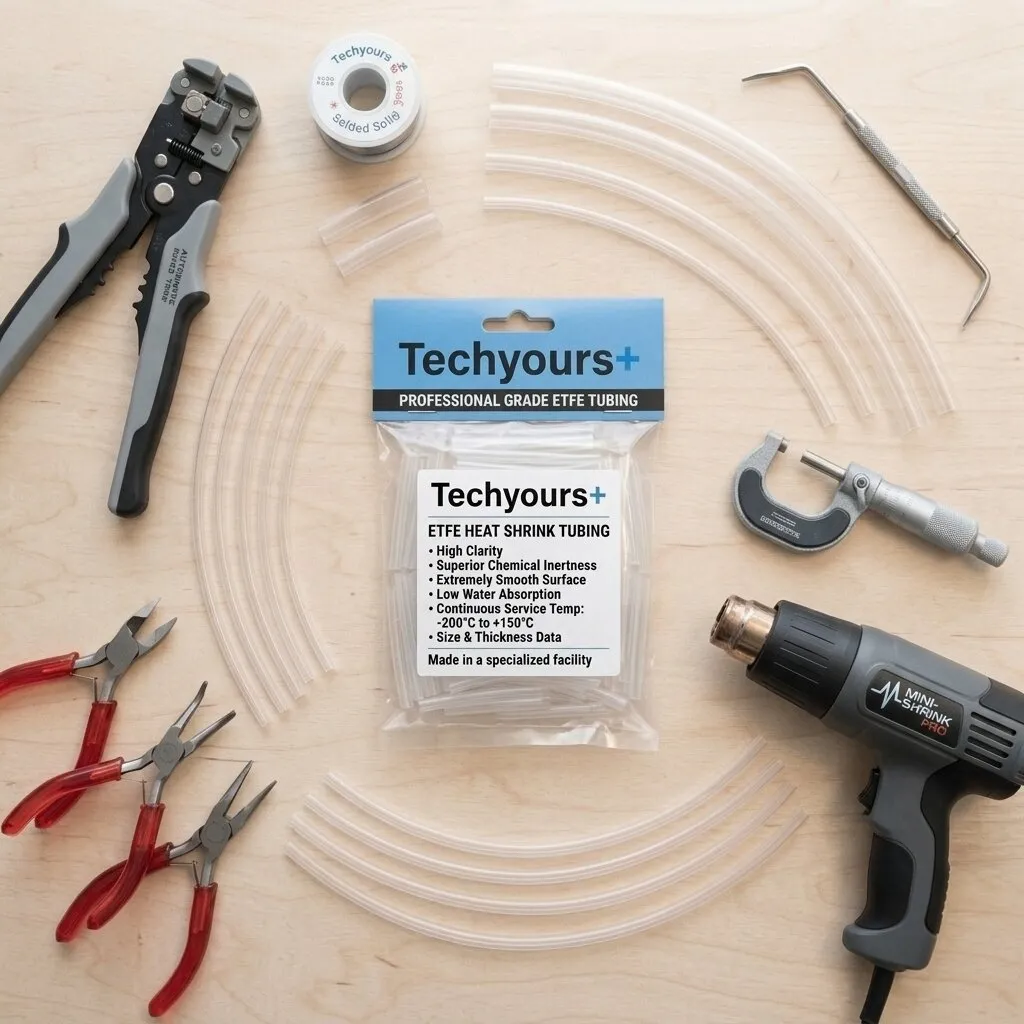

ETFE

Für mechanischen Schutz.

Prüfen Sie ETFE, wenn Abrieb und mechanische Handhabung ausschlaggebend sind. Bestätigen Sie die Umgebungsbeständigkeit für den spezifizierten Typ und Aufbau.

Technische Auswahl

Vergleichen Sie die entscheidenden Kriterien.

VORHER / EXPANDIERTER SCHLAUCH

NACHHER / ANGEPASSTER SCHLAUCH

Beginnen Sie mit der Anwendung. Bestätigen Sie anschließend die Produktspezifikation.

Schrumpfschläuche: Orientierung für die Vorauswahl
Auslegungskriterium	PTFE	FEP	PFA	ETFE
Hauptaspekt	Geringe Reibung und Wärmebelastung	Sichtkontrolle und Ummantelung	Chemische Prozessbedingungen	Abrieb und Handhabung
Vor der Auswahl prüfen	Schrumpfwärme und Längenänderung	Transparenz und Temperaturgrenze des Substrats	Reinheitsdaten und Schrumpfprozessfenster	Mechanische und Umweltprüfungen
Anzugebende Abmessungen	Expandierter Innendurchmesser, maximaler Innendurchmesser nach dem Schrumpfen, Wanddicke nach dem Schrumpfen, Zuschnittlänge und Toleranzen
Anzufordernde Montagedaten	Schrumpftemperatur und Haltezeit, Schrumpfverhältnis, Längenänderung und freigegebenes Heizverfahren

Diese Auswahlhilfe ersetzt kein technisches Datenblatt. Temperaturgrenzen, Schrumpfverhältnisse und Maßänderungen müssen für das gelieferte Produkt bestätigt werden.

Vom Konzept zum Bauteil

Entwickelt für
reale Anwendungen.

Elektronik und Verkabelung

Prüfen Sie Schläuche für Steckverbinder, Kabelbaugruppen und Bauteilisolierung. Validieren Sie die dielektrische Leistung und die Abdeckung nach dem Schrumpfen.

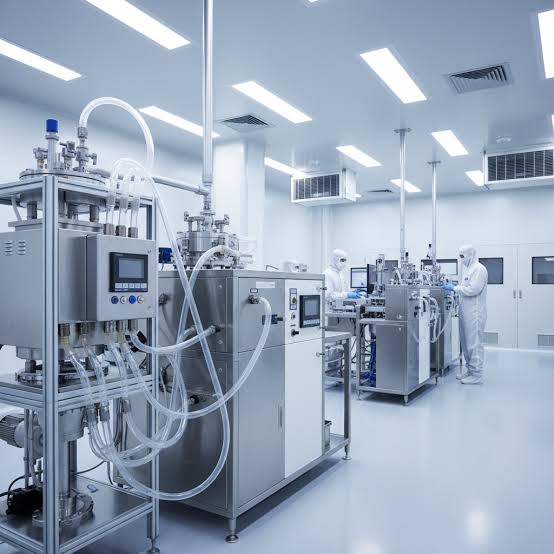

Prozessanlagen

Bewerten Sie den Schutz von Sonden, Sensorgehäusen und Kontaktflächen. Prüfen Sie mit den tatsächlichen Chemikalien, Temperaturen und Einwirkzeiten.

Herstellung von Medizinprodukten

Prüfen Sie Schläuche als Montage- und Fertigungshilfe. Klären Sie, ob der Schlauch entfernt wird oder verbleibt, und fordern Sie Unterlagen für den vorgesehenen Einsatz an.

Oberflächen- und Walzenummantelung

Prüfen Sie Ummantelungen, wenn Trennwirkung und Oberflächenschutz wichtig sind. Testen Sie Passform, Oberflächenqualität und Haltbarkeit unter realen Betriebsbedingungen.

Kontrolliertes Wärmeschrumpfen

Ein besseres Ergebnis.
Schritt für Schritt.

VORHER / EXPANDIERTER SCHLAUCH

NACHHER / ANGEPASSTER SCHLAUCH

01 / Vorbereiten

Sauber beginnen.

Reinigen und trocknen Sie das Bauteil. Entfernen Sie scharfe Kanten und prüfen Sie den Schlauch vor der Montage.

02 / Positionieren

Raum für den Schrumpfprozess lassen.

Verwenden Sie den spezifizierten Durchmesser und Zuschnitt. Berücksichtigen Sie die Längenänderung und prüfen Sie die erforderliche Endabdeckung.

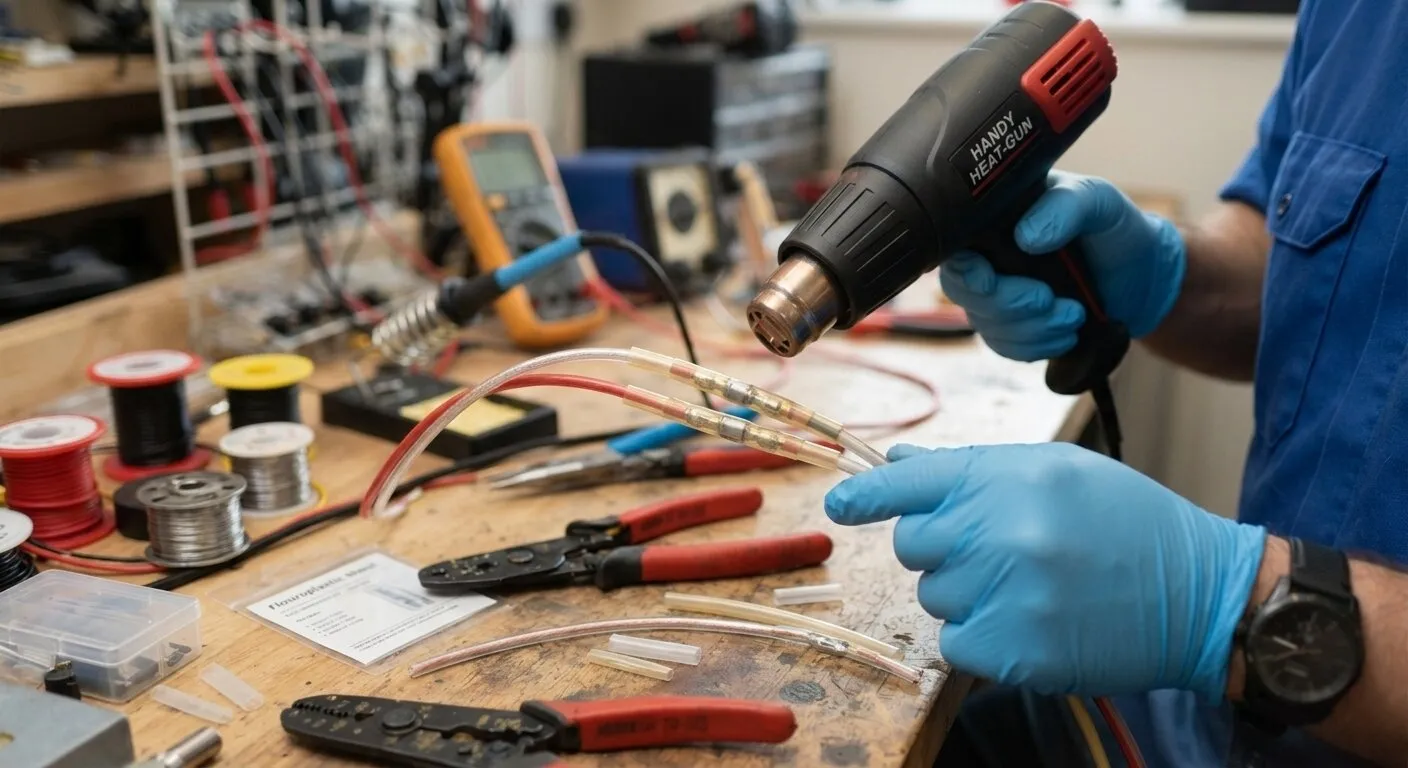

03 / Erwärmen

Einem validierten Zyklus folgen.

Nutzen Sie Temperatur, Haltezeit und Heizverfahren des Lieferanten. Erwärmen Sie gleichmäßig und fortschreitend, damit Luft entweichen kann.

04 / Prüfen

Das Ergebnis stabilisieren lassen.

Kühlen Sie gemäß Prozessanweisung ab. Prüfen Sie Endmaße, Oberfläche und erforderliche elektrische oder funktionale Eigenschaften.

Validieren Sie den Prozess an Musterteilen. Schrumpftemperatur und Dauergebrauchstemperatur sind unterschiedliche Größen und nicht austauschbar.

Sicher spezifizieren

Ihr nächstes Projekt.
Gemeinsam in Form gebracht.

Welche Abmessungen sollte ich angeben?

Nennen Sie Bauteildurchmesser, expandierten und geschrumpften Innendurchmesser, Wanddicke nach dem Schrumpfen, Abdeckungslänge und Toleranzen. Fügen Sie bei komplexer Geometrie eine Zeichnung bei.

Erzeugt ein Schrumpfschlauch eine flüssigkeitsdichte Abdichtung?

Das Schrumpfen erzeugt einen engen Sitz. Eine flüssigkeitsdichte oder hermetische Abdichtung erfordert einen geeigneten Aufbau und eine anwendungsspezifische Validierung.

Wie bestätige ich Konformität und Eignung?

Fordern Sie Unterlagen zum genauen Werkstofftyp und fertigen Schlauch an. Nennen Sie Anforderungen an Biokompatibilität, extrahierbare Stoffe, beschränkte Substanzen oder Ihre Branche.

Eine Anfrage mit klaren technischen Angaben.

Übermitteln Sie im Formular unten Werkstoffwunsch, Abmessungen, Einsatzumgebung, Temperaturgrenze des Substrats, Menge und Dokumentationsbedarf.

"Ihr nächstes meisterhaftes Design ist nur eine Schutzschicht entfernt."

Technische Leistungsmatrix

Technische Indikatoren)	PTFE	FEP	PFA	ETFE
Max. Dauerbetriebstemperatur	Bis zu 260°C	Bis zu 204°C	Bis zu 260°C	Bis zu 150°C
Empfohlene Schrumpftemperatur	Hoch: 330°C+	Niedrig: 175°C+	Mittel-Hoch: 200°C+	Mittel-Niedrig: 185°C+
Längenschrumpfungsvarianz	±10% bis ±15% *(Höherer Längenverlust)	Innerhalb ±5% *(Extrem stabil)	Innerhalb ±5% *(Präzisionsstandard)	Innerhalb ±8% *(Gute thermische Stabilität)
Mechanische Festigkeit / Abrieb	⭐⭐⭐	⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐⭐⭐⭐
Chemische Inertheit (Säure/Lauge)	⭐⭐⭐⭐⭐ (Universell einsetzbar)	⭐⭐⭐⭐⭐ (Ausgezeichnet)	⭐⭐⭐⭐⭐ (Ultra-rein / Halbleiter)	⭐⭐⭐⭐ (Hervorragend ölbeständig)
Optische Transparenz / Klarheit	⭐ (Milchig / Opak)	⭐⭐⭐⭐⭐ (Glasklar / Transparent)	⭐⭐⭐⭐ (Hohe Klarheit)	⭐⭐⭐⭐ (Hohe Lichtdurchlässigkeit)
Gleitreibungskoeffizient	0.05 (Extrem niedrig)	0.08 (Niedrig)	0.10 (Niedrig)	0.30 (Standard)

💡 【Techyours+ Tipp für Einkauf & Konstruktion】 Aufgrund der Materialeigenschaften erfährt PTFE beim Schrumpfen einen erheblichen Längenverlust in axialer Richtung (bis zu 15%). Berücksichtigen Sie diesen Längenschrumpf unbedingt bei der Festlegung Ihrer CAD-Konstruktionszeichnungen und Zuschnittsparameter. Falls Ihre Anwendung absolut keine freiliegenden Substratenden nach der Schrumpfung erlaubt (Null-Toleranz für Kantenschrumpf), spezifizieren Sie bitte vorzugsweise FEP oder PFA. Hier halten wir die Längenabweichung konstant auf einem branchenführenden Niveau von unter ±5%.

Jenseits von Standard: Wie Techyours+ den Schutz extremster Grenzen neu definiert

Techyours+ Fluorkunststoff-Wärmeschrumpfschläuche: Anwendungen & Kernbeiträge

Anwendungen in Schlüsselindustrien & Kernbeiträge: Maximaler Schutz durch High-Tech-Fluorkunststoffe

Techyours+ Fluorkunststoff-Schrumpfschläuche — Entwickelt für höchste Zuverlässigkeit in der High-Tech-Produktion

Schlüsselindustrie	Fluorkunststoff	Spezifische Produktanwendung	Strategischer Kernbeitrag

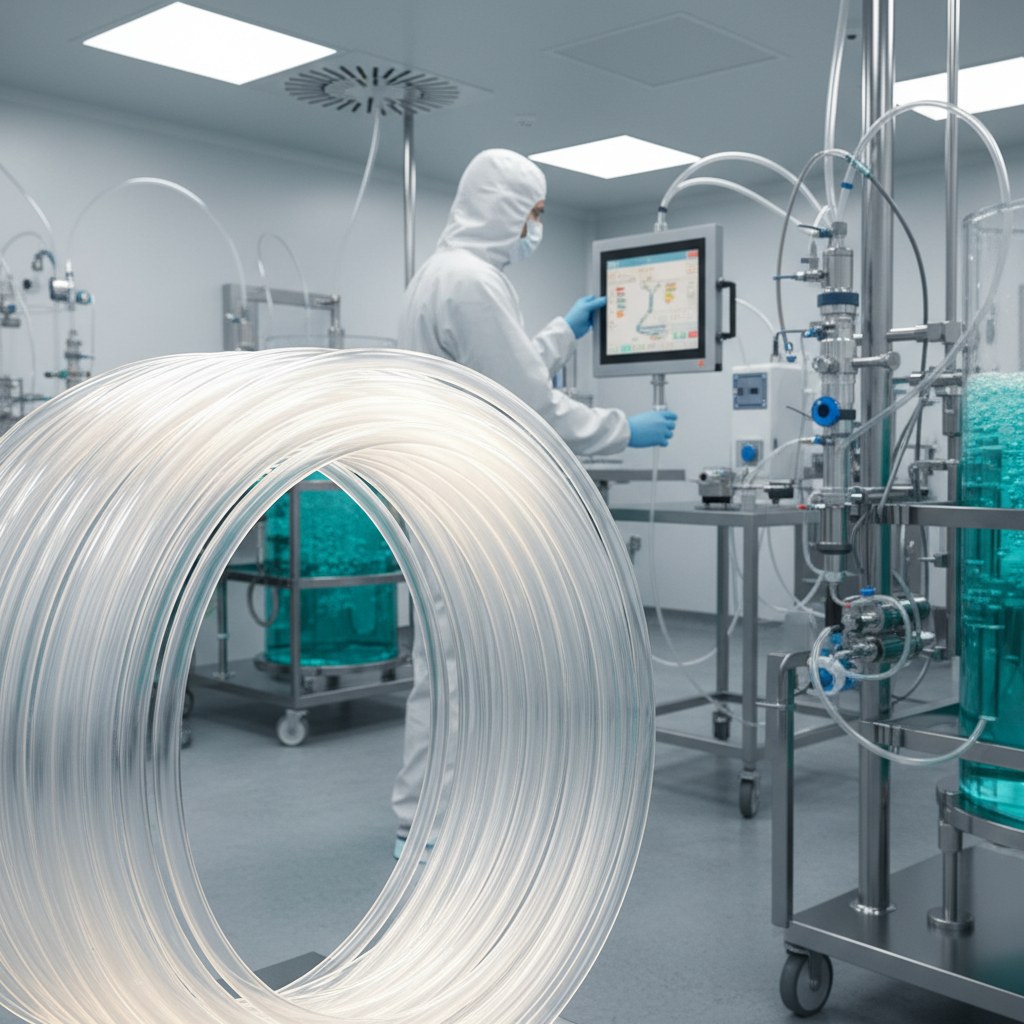

Halbleiter-Frontend-Prozesse & Equipment	PFA / FEP	Ummantelung von Sensoranschlüssen in EUV-Lithographiesystemen, hochreinen Quarzkomponenten sowie Rohrleitungen und Düsen für die Zufuhr von Ätz- und Reinigungschemikalien.	Erreichung von „Null-Kontamination“ und Ertragssteigerung: Perfekter Schutz vor chemischer Korrosion metallischer Bauteile durch aggressive Säuren und Laugen. Verhindert das Auslaugen von Metallionen und sichert die Wafer-Ausbeute in Sub-Nanometer-Knoten.
Medizintechnik & minimalinvasive Instrumente	PTFE / FEP	Ultradünnwandige Schutzhüllen für minimalinvasive Katheter, Endoskop-Kabelbäume, Führungsdrähte und Griffe von chirurgischen Edelstahlinstrumenten.	Volle Konformität mit internationalen Medizinnormen: Zertifiziert nach USP Class VI (höchste Biokompatibilität). Ein extrem niedriger Reibungskoeffizient von 0,05 sorgt für ein sanftes, haftfreies Gleiten in Blutgefäßen, erhöht die Patientensicherheit und minimiert Traumata.
Luft- und Raumfahrt, Satelliten & Wehrtechnik	ETFE / PTFE	Schutz von exponierten Kabelbäumen an Satelliten, Signal- und Steuerleitungen in Triebwerksräumen der Luftfahrt sowie strahlungsbeständigen Kabeln in Radarsystemen.	Garantierte Ausfallsicherheit unter Extrembedingungen: Beständig gegen hochdosierte Gammastrahlen im Weltraum, extreme Temperaturschwankungen und starken mechanischen Abrieb. Sichert die Integrität von Daten- und Stromübertragungen in kritischen Systemen.
Chemische Industrie & Prozessautomatisierung	PFA / PTFE	Ummantelung von internen Verdrahtungen in Hochtemperatur-Reaktoren, Wärmetauscher-Rohrbündeln, Tiefbohr-Messsonden sowie Walzenoberflächen in automatisierten Papier- und Druckproduktionslinien.	Erhebliche Senkung der Wartungskosten und Stillstandszeiten: Dank hervorragender chemischer Inertheit und Antihaft-Eigenschaften werden physikalische und chemische Schäden an Präzisionskomponenten durch hochkorrosive Medien verhindert. Die Wartungszyklen werden um ein Vielfaches verlängert.
