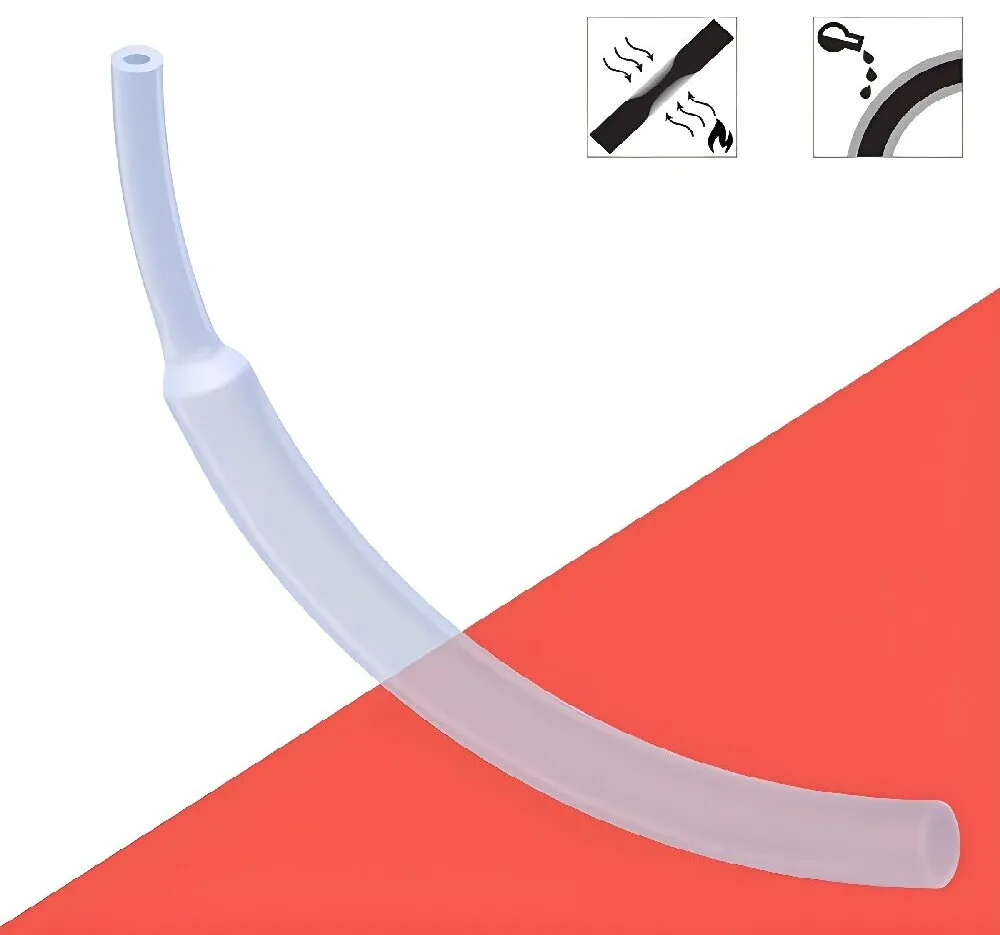

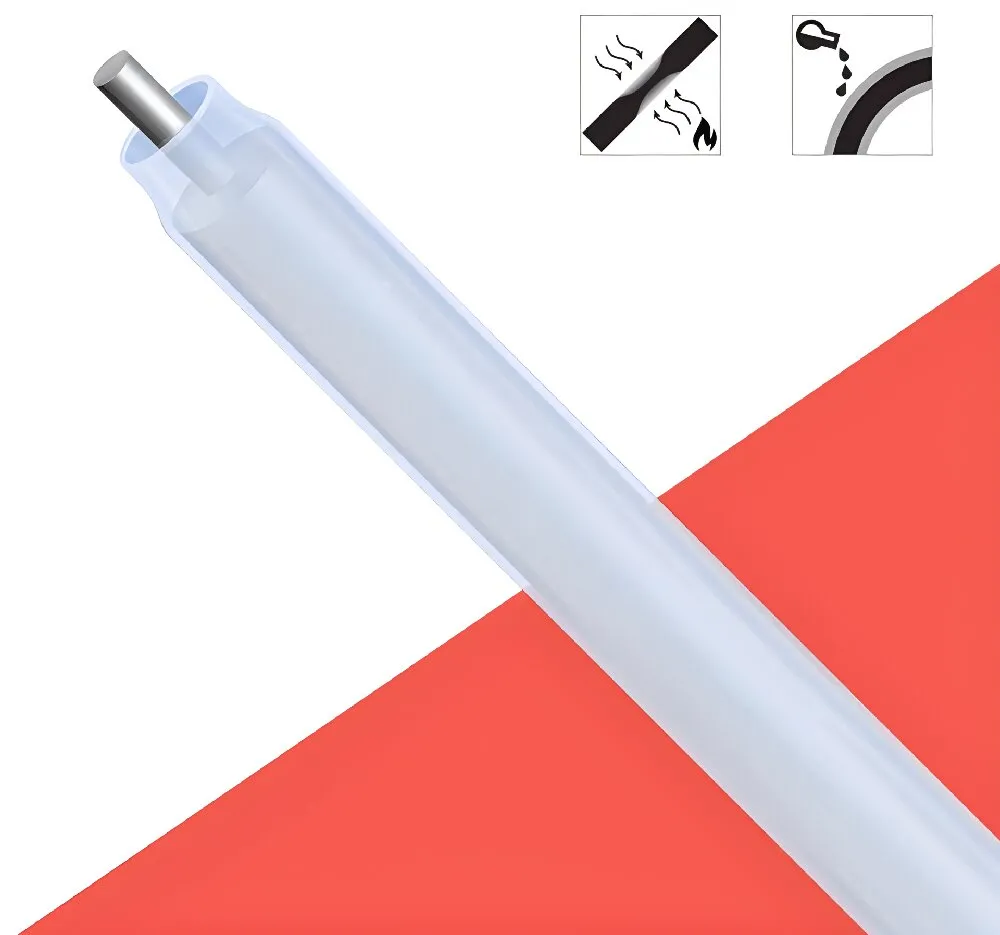

Techyours™ PTFE-Schläuche

Lernt das CTechyours™ PTFE-Schläuche kennen.

Die einzigartigen Eigenschaften von Techyours™ PTFE-Schläuchen sind beeindruckend. Dazu gehören hohe Einsatztemperaturen im Vergleich zu anderen Polymeren, nahezu universelle Chemikalienbeständigkeit, hervorragende elektrische Eigenschaften bei hohen Spannungen und Signalfrequenzen, Antihafteigenschaften, Eignung für extrem niedrige Temperaturen (kryogene Bedingungen) und UV-Beständigkeit. Mechanische Festigkeit und Verschleißfestigkeit sind jedoch keine Kriterien, die für die Empfehlung von PTFE sprechen. Dies ist einer der Gründe für die Entwicklung von FEP-, PFA- und ETFE-Schläuchen.

Die hohe Viskosität von Techyours™ PTFE-Schläuchen im Gelzustand (sie schmelzen nicht vollständig) verhindert die konventionelle Verarbeitung in Extrudern oder im Spritzgussverfahren. Techyours™ PTFE-Schläuche werden daher trocken geformt oder in hydraulischen Extrudern mit (Pastenextrusion) oder ohne (Ram-Extrusion) Schmiermittel extrudiert. Die Pastenextrusion von PTFE ergibt flexible Schläuche. Da sie jedoch chargenweise erfolgt, sind lange, durchgehende Längen im Gegensatz zu den schmelzverarbeitbaren Fluorpolymeren FEP, PFA und ETFE durch die Chargengröße begrenzt.

Die Highlights.

● Antihaftbeschichtung

● Temperaturbeständig bis 260 °C

● Alterungsbeständig

● Inline-Sterilisation mit Dampf oder Chemikalien möglich

● Hervorragende Chemikalienbeständigkeit und niedriger Reibungskoeffizient

Techyours™ PTFE-Schlauchanwendungen.

Luft- und Raumfahrttechnik, Elektronik, Komponenten und Isolatoren, Chemische und Pharmazeutische Industrie, Lebensmittelverarbeitung, Umweltwissenschaften, Luftprobenahme, Flüssigkeitstransfergeräte und Wasseraufbereitungssysteme.

Metrische Größen

Größe, ID × AD	Innendurchmesser - ID	Toleranz, ±	Wanddicke	Toleranz, ±	Außendurchmesser - OD
2*3	2	0.10	0.50	0.10	3
2*4	2	0.10	1.00	0.10	4
3*4	3	0.15	0.50	0.20	4
3*5	3	0.15	1.00	0.20	5
4*5	4	0.15	0.50	0.10	5
4*6	4	0.15	1.00	0.20	6
5*6	5	0.20	0.50	0.10	6
5*7	5	0.20	1.00	0.20	7
6*7	6	0.20	0.50	0.10	7
6*8	6	0.20	1.00	0.20	8
7*8	7	0.20	0.50	0.10	8
7*9	7	0.20	1.00	0.20	9
8*9	8	0.20	0.50	0.10	9
8*10	8	0.20	1.0	0.20	10
10*12	10	0.30	1.0	0.10	12
12*14	12	0.30	1.0	0.20	14
14*16	14	0.40	1.0	0.10	16
16*18	16	0.40	1.0	0.20	18
18*20	18	0.50	1.0	0.10	20
20*22	20	0.50	1.0	0.20	22

Zollgrößen

Größe, Bruchmaß	Innendurchmesser-ID	Wanddicke	Außendurchmesser-OD	OUTSIDE DIAMETER-OD	Toleranz, ±
1/32	0.031	0.016	0.003	0.063	0.004
1/16	0.063	0.031	0.005	0.125	0.005
1/16	0.063	0.062	0.010	0.188	0.008
1/8	0.125	0.031	0.005	0.188	0.008
1/8	0.125	0.062	0.010	0.250	0.008
5/32	0.156	0.047	0.007	0.250	0.008
3/16	0.188	0.031	0.005	0.250	0.008
1/4	0.250	0.031	0.005	0.313	0.010
1/4	0.250	0.062	0.010	0.375	0.010
5/16	0.312	0.031	0.005	0.375	0.010
3/8	0.375	0.031	0.005	0.438	0.010
3/8	0.375	0.062	0.010	0.500	0.010
7/16	0.438	0.031	0.005	0.500	0.010
1/2	0.500	0.031	0.005	0.563	0.010
1/2	0.500	0.062	0.010	0.625	0.010
9/16	0.562	0.031	0.005	0.625	0.010
5/8	0.625	0.031	0.007	0.688	0.020
5/8	0.625	0.062	0.010	0.750	0.020
11/16	0.688	0.031	0.007	0.750	0.020
3/4	0.750	0.040	0.007	0.830	0.020
7/8	0.875	0.045	0.007	0.965	0.020
7/8	0.875	0.062	0.010	1.000	0.020
1	1.000	0.045	0.007	1.090	0.020
1-1/4	1.250	0.045	0.007	1.340	0.020
1-1/2	1.500	0.050	0.008	1.600	0.020

Metrische Spaghetti-Größen

Innendurchmesser-ID	Toleranz, ±	Wanddicke	Toleranz, ±	Außendurchmesser -OD
0.30	0.05	0.23	0.05	0.76
0.40	0.05	0.23	0.05	0.86
0.50	0.05	0.23	0.05	0.96
0.50	0.05	0.30	0.05	1.10
0.70	0.05	0.25	0.05	1.20
0.90	0.05	0.30	0.07	1.50
1.00	0.05	0.30	0.07	1.60
1.10	0.10	0.30	0.07	1.70
1.20	0.10	0.30	0.07	1.80
1.40	0.10	0.30	0.07	2.00
1.50	0.10	0.30	0.07	2.10
1.70	0.10	0.30	0.07	2.30
1.90	0.10	0.30	0.07	2.50
2.20	0.15	0.30	0.07	2.80
2.40	0.15	0.30	0.07	3.00
2.70	0.15	0.30	0.07	3.30
2.90	0.15	0.30	0.07	3.50
3.00	0.15	0.30	0.07	3.60
3.20	0.15	0.30	0.07	3.80
3.40	0.15	0.30	0.07	4.00

AWG-Größen

Größe	Innendurchmesser-ID		Leichtwand		Dünnwand		Dickwand		Dickwand
	MIN	MAX	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-
32	0.007	0.011	0.006	0.002	0.009	0.002
30	0.010	0.015	0.006	0.002	0.009	0.002	0.009	0.002
28	0.013	0.018	0.006	0.002	0.009	0.002	0.009	0.002
26	0.016	0.0021	0.006	0.002	0.009	0.002	0.009	0.002
24	0.020	0.026	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
23	0.023	0.029	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
22	0.025	0.032	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
21	0.029	0.035	0.006	0.002	0.010	0.003	0.012	0.003	0.018	0.003
20	0.032	0.040	0.006	0.002	0.012	0.003	0.016	0.003	0.018	0.003
19	0.036	0.044	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
18	0.040	0.049	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
17	0.045	0.054	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
16	0.051	0.061	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
15	0.057	0.067	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
14	0.064	0.074	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
13	0.072	0.082	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
12	0.081	0.091	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
11	0.091	0.101	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
10	0.102	0.112	0.008	0.002	0.012	0.003	0.016	0.003	0.025	0.005
9	0.114	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.025	0.005
8	0.129	0.141	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
7	0.144	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
6	0.162	0.178	0.010	0.003	0.015	0.003	0.020	0.004	0.030	0.005
5	0.182	0.198	0.010	0.003	0.015	0.003	0.020	0.004	0.032	0.005
4	0.204	0.224	0.010	0.003	0.015	0.003	0.020	0.004
3	0.229	0.249	0.010	0.003	0.015	0.003	0.020	0.004
2	0.258	0.278	0.010	0.003	0.015	0.003	0.020	0.004
1	0.289	0.311	0.010	0.003	0.015	0.003	0.020	0.004
0	0.325	0.347	0.012	0.003	0.015	0.003	0.020	0.004
