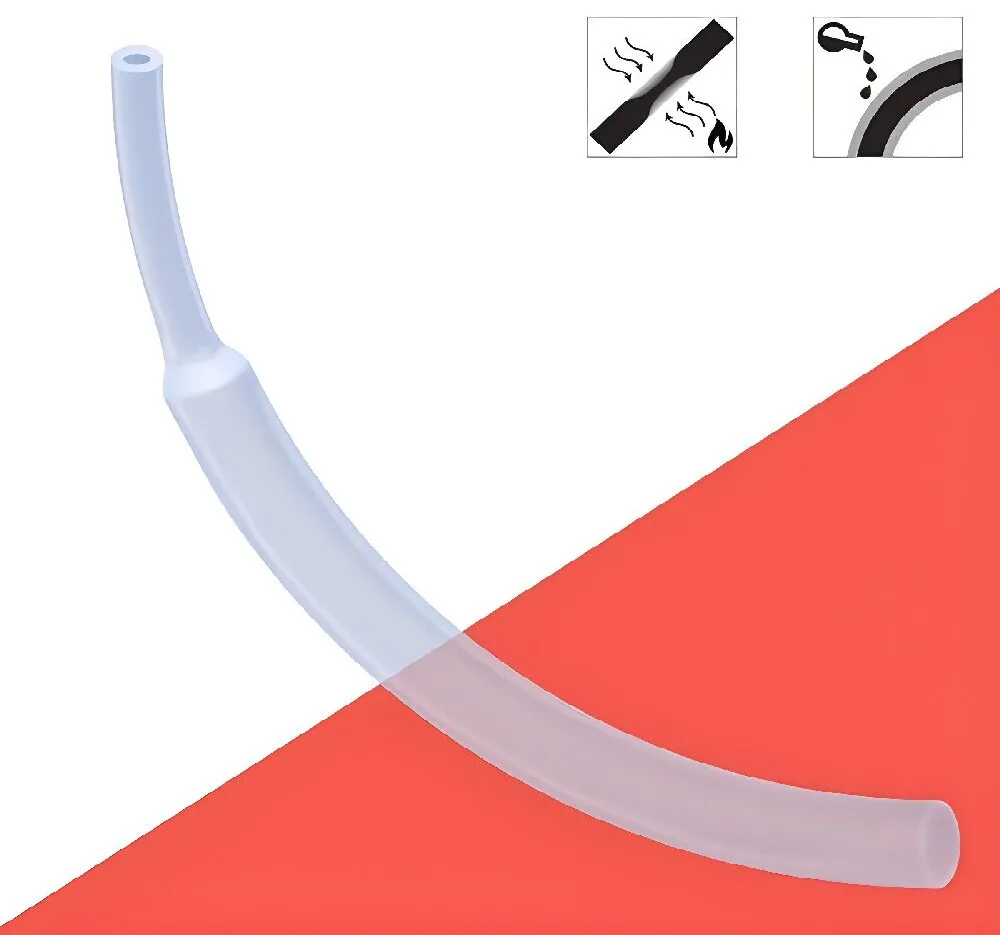

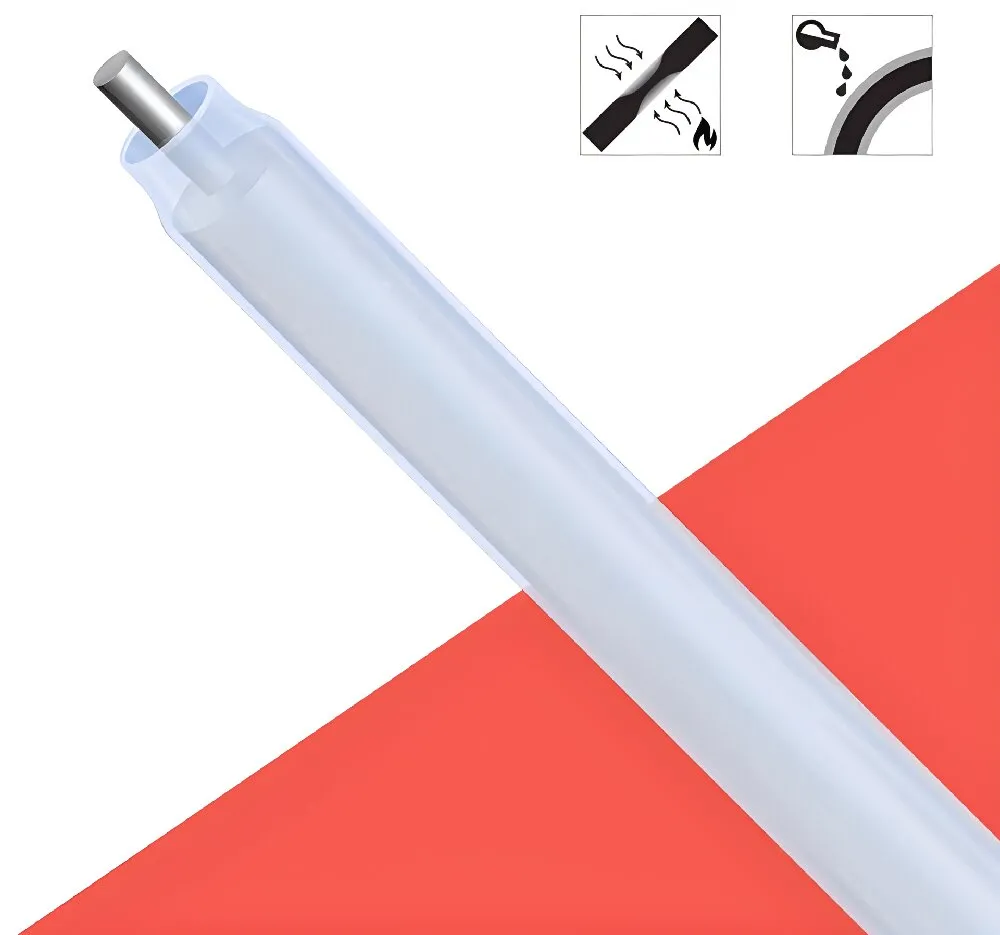

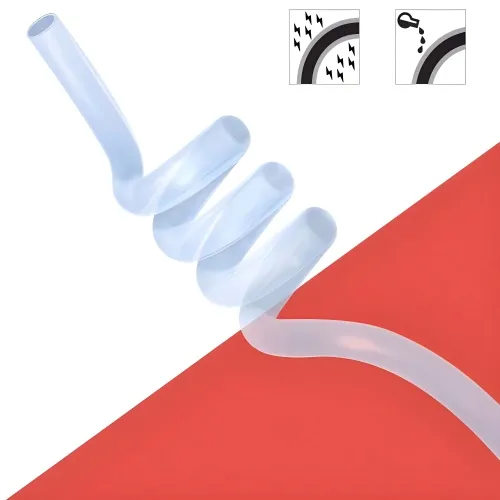

Techyours™ ETFE-Schläuche

Lernt das CTechyours™ ETFE-Schläuche.

Everflon™ ETFE ist ein Fluorpolymer, das chemisch und strukturell Polyolefinen wie Polyethylen ähnelt und daher eine höhere Abrieb-, Schlag- und Druckfestigkeit als seine vollfluorierten (Perfluorpolymer-)Pendants PTFE, FEP und PFA bietet.

Techyours™ ETFE-Schläuche werden häufig in Kabelbäumen, in Außenfolienanwendungen mit erwünschter Witterungsbeständigkeit und als Auskleidung in Tanks mit spezifischen Anforderungen an Chemikalien- und Verschleißbeständigkeit eingesetzt. Seine hohe Zugfestigkeit bei 25 °C ermöglicht zudem einen höheren Betriebsdruck bei dieser Temperatur.

Die Highlights.

● Hohe Abrieb- und Verschleißfestigkeit bei gleichzeitiger chemischer Inertheit

● Höhere Zugfestigkeit und Betriebsdruck als PTFE, FEP und PFA bei 25 °C

● Geringere chemische Beständigkeit als PTFE, FEP und PFA

● Ideal für Anwendungen in den Bereichen Maschinenbau, Elektrotechnik, Architektur und Luft- und Raumfahrt

● Maximale Einsatztemperatur: 50 °C

● Natürliches ETFE ist halbtransparent

Lohnt sich ein Upgrade? Überzeuge dich selbst.

Chemische Beständigkeit:

Techyours™ ETFE-Schläuche zeichnen sich durch hervorragende Beständigkeit gegenüber einer Vielzahl von Chemikalien aus, darunter Säuren, Basen, Lösungsmittel und korrosive Substanzen. Dadurch eignen sie sich ideal für Anwendungen in aggressiven chemischen Umgebungen.

Hohe Temperaturstabilität

Techyours™ ETFE-Schläuche halten hohen Temperaturen stand, ohne ihre mechanischen Eigenschaften zu beeinträchtigen. Sie behalten ihre strukturelle Integrität und Dimensionsstabilität selbst bei Temperaturen über 150 °C (302 °F) und sind somit für Hochtemperaturanwendungen geeignet.

Mechanische Festigkeit

Trotz ihres geringen Gewichts weisen Techyours™ ETFE-Schläuche eine beeindruckende mechanische Festigkeit und Zähigkeit auf. Sie widerstehen mechanischen Belastungen wie Biegung, Verformung und Stößen, ohne zu verformen oder zu brechen.

Transparenz

Techyours™ ETFE-Schläuche bieten eine ausgezeichnete optische Klarheit und ermöglichen so die visuelle Inspektion von Flüssigkeiten und Prozessen. Dank ihrer Transparenz können Anwender den Durchfluss überwachen, Verunreinigungen erkennen und die einwandfreie Funktion in verschiedenen Anwendungen sicherstellen.

UV-Beständigkeit

Techyours™ ETFE-Schläuche sind von Natur aus beständig gegen ultraviolette (UV-)Strahlung und eignen sich daher ideal für Außenanwendungen mit Sonneneinstrahlung. Sie zersetzen sich auch bei längerer UV-Bestrahlung nicht und werden nicht spröde, was eine dauerhafte Haltbarkeit und Leistungsfähigkeit gewährleistet.

Metrische Größen

Größe, ID × AD	Innendurchmesser - ID	Toleranz, ±	Wanddicke	Toleranz, ±	Außendurchmesser - OD
2*3	2	0.10	0.50	0.10	3
2*4	2	0.10	1.00	0.10	4
3*4	3	0.15	0.50	0.20	4
3*5	3	0.15	1.00	0.20	5
4*5	4	0.15	0.50	0.10	5
4*6	4	0.15	1.00	0.20	6
5*6	5	0.20	0.50	0.10	6
5*7	5	0.20	1.00	0.20	7
6*7	6	0.20	0.50	0.10	7
6*8	6	0.20	1.00	0.20	8
7*8	7	0.20	0.50	0.10	8
7*9	7	0.20	1.00	0.20	9
8*9	8	0.20	0.50	0.10	9
8*10	8	0.20	1.0	0.20	10
10*12	10	0.30	1.0	0.10	12
12*14	12	0.30	1.0	0.20	14
14*16	14	0.40	1.0	0.10	16
16*18	16	0.40	1.0	0.20	18
18*20	18	0.50	1.0	0.10	20
20*22	20	0.50	1.0	0.20	22

Zollgrößen

Größe, Bruchmaß	Innendurchmesser-ID	Wanddicke	Außendurchmesser-OD	OUTSIDE DIAMETER-OD	Toleranz, ±
1/32	0.031	0.016	0.003	0.063	0.004
1/16	0.063	0.031	0.005	0.125	0.005
1/16	0.063	0.062	0.010	0.188	0.008
1/8	0.125	0.031	0.005	0.188	0.008
1/8	0.125	0.062	0.010	0.250	0.008
5/32	0.156	0.047	0.007	0.250	0.008
3/16	0.188	0.031	0.005	0.250	0.008
1/4	0.250	0.031	0.005	0.313	0.010
1/4	0.250	0.062	0.010	0.375	0.010
5/16	0.312	0.031	0.005	0.375	0.010
3/8	0.375	0.031	0.005	0.438	0.010
3/8	0.375	0.062	0.010	0.500	0.010
7/16	0.438	0.031	0.005	0.500	0.010
1/2	0.500	0.031	0.005	0.563	0.010
1/2	0.500	0.062	0.010	0.625	0.010
9/16	0.562	0.031	0.005	0.625	0.010
5/8	0.625	0.031	0.007	0.688	0.020
5/8	0.625	0.062	0.010	0.750	0.020
11/16	0.688	0.031	0.007	0.750	0.020
3/4	0.750	0.040	0.007	0.830	0.020
7/8	0.875	0.045	0.007	0.965	0.020
7/8	0.875	0.062	0.010	1.000	0.020
1	1.000	0.045	0.007	1.090	0.020
1-1/4	1.250	0.045	0.007	1.340	0.020
1-1/2	1.500	0.050	0.008	1.600	0.020

Metrische Spaghetti-Größen

Innendurchmesser-ID	Toleranz, ±	Wanddicke	Toleranz, ±	Außendurchmesser -OD
0.30	0.05	0.23	0.05	0.76
0.40	0.05	0.23	0.05	0.86
0.50	0.05	0.23	0.05	0.96
0.50	0.05	0.30	0.05	1.10
0.70	0.05	0.25	0.05	1.20
0.90	0.05	0.30	0.07	1.50
1.00	0.05	0.30	0.07	1.60
1.10	0.10	0.30	0.07	1.70
1.20	0.10	0.30	0.07	1.80
1.40	0.10	0.30	0.07	2.00
1.50	0.10	0.30	0.07	2.10
1.70	0.10	0.30	0.07	2.30
1.90	0.10	0.30	0.07	2.50
2.20	0.15	0.30	0.07	2.80
2.40	0.15	0.30	0.07	3.00
2.70	0.15	0.30	0.07	3.30
2.90	0.15	0.30	0.07	3.50
3.00	0.15	0.30	0.07	3.60
3.20	0.15	0.30	0.07	3.80
3.40	0.15	0.30	0.07	4.00

AWG-Größen

Größe	Innendurchmesser-ID		Leichtwand		Dünnwand		Dickwand		Dickwand
	MIN	MAX	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-
32	0.007	0.011	0.006	0.002	0.009	0.002
30	0.010	0.015	0.006	0.002	0.009	0.002	0.009	0.002
28	0.013	0.018	0.006	0.002	0.009	0.002	0.009	0.002
26	0.016	0.0021	0.006	0.002	0.009	0.002	0.009	0.002
24	0.020	0.026	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
23	0.023	0.029	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
22	0.025	0.032	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
21	0.029	0.035	0.006	0.002	0.010	0.003	0.012	0.003	0.018	0.003
20	0.032	0.040	0.006	0.002	0.012	0.003	0.016	0.003	0.018	0.003
19	0.036	0.044	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
18	0.040	0.049	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
17	0.045	0.054	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
16	0.051	0.061	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
15	0.057	0.067	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
14	0.064	0.074	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
13	0.072	0.082	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
12	0.081	0.091	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
11	0.091	0.101	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
10	0.102	0.112	0.008	0.002	0.012	0.003	0.016	0.003	0.025	0.005
9	0.114	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.025	0.005
8	0.129	0.141	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
7	0.144	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
6	0.162	0.178	0.010	0.003	0.015	0.003	0.020	0.004	0.030	0.005
5	0.182	0.198	0.010	0.003	0.015	0.003	0.020	0.004	0.032	0.005
4	0.204	0.224	0.010	0.003	0.015	0.003	0.020	0.004
3	0.229	0.249	0.010	0.003	0.015	0.003	0.020	0.004
2	0.258	0.278	0.010	0.003	0.015	0.003	0.020	0.004
1	0.289	0.311	0.010	0.003	0.015	0.003	0.020	0.004
0	0.325	0.347	0.012	0.003	0.015	0.003	0.020	0.004
