Techyours™ PFA-Schläuche

Hochleistungs-Fluorpolymer-Schläuche von Techyours™

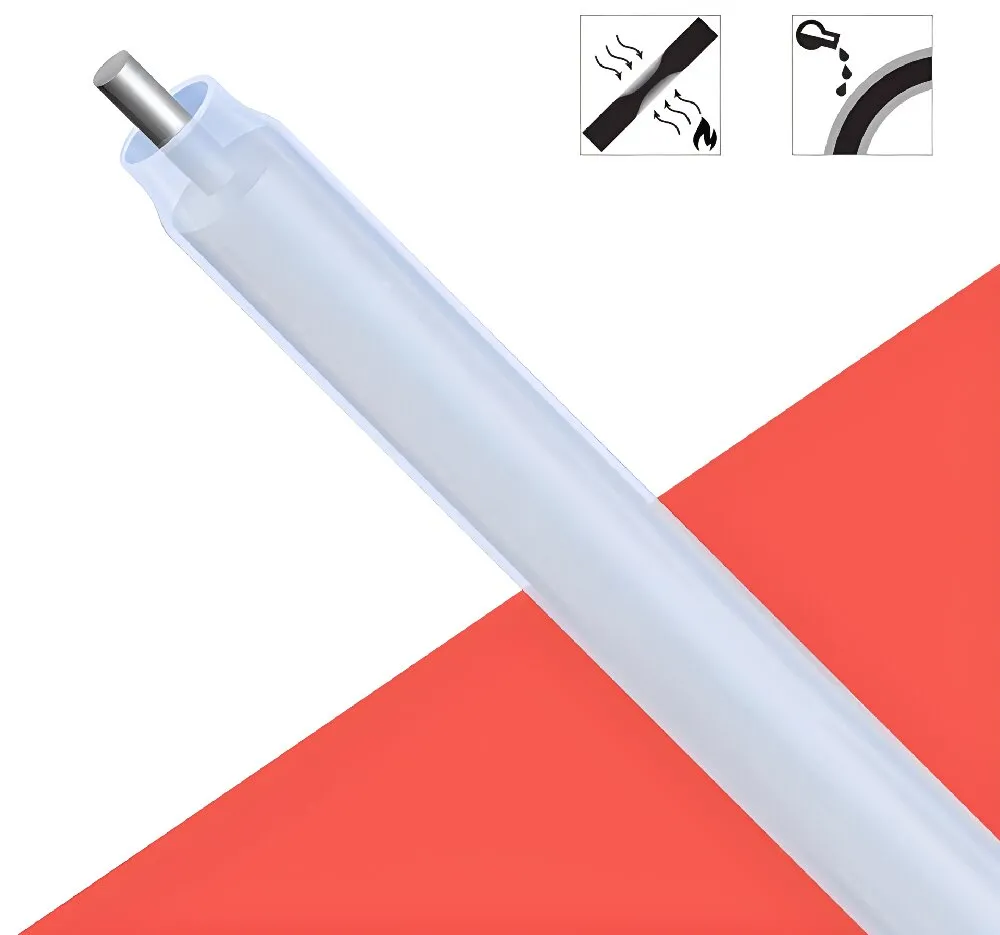

PFA Schlauch. Für Reinheit entwickelt.

Techyours™ PFA Schläuche wurden für den Transfer von Medien bei hohen Temperaturen, für chemische Prozesse und für kontaminationssensitive Systeme entwickelt. Sie verbinden hohe chemische Beständigkeit, thermische Stabilität, Transparenz, Flexibilität und langfristige Zuverlässigkeit.

Technische Daten ansehen Angebot anfordern →

260°C Dauereinsatztemperatur bis ca. 260°C

Entwickelt für anspruchsvolle Fluidsysteme

Leistung, die sichtbar wird. Reinheit, die beherrschbar bleibt.

Techyours™ PFA Schläuche kombinieren die hohe Temperaturbeständigkeit leistungsfähiger Fluorpolymere mit ausgezeichneter chemischer Beständigkeit und guter Transparenz. Dadurch lassen sich Fluidströmung und Leitungszustand leichter visuell überwachen.

Das ausgewogene Verhältnis von Steifigkeit und Flexibilität eignet sich sowohl für fest installierte Leitungen als auch für Anlagen mit wiederkehrender Bewegung. Für besonders sensible Prozesse stehen zudem hochreine und ultrahochreine Varianten zur Verfügung.

Leistungsdaten von PFA Schläuchen

Ausgelegt für anspruchsvolle industrielle Prozesse.

260°C

Hochtemperaturbeständigkeit

Für kontinuierliche Einsatzbedingungen bis etwa 260°C / 500°F ausgelegt.

4,5 bar

Anwendungen mit Sattdampf

Für ausgewählte Anwendungen mit Sattdampf bis zu etwa 4,5 bar Überdruck geeignet.

UHP

Ultrahochreine Ausführungen

Hochreine und ultrahochreine Varianten für besonders kontaminationssensitive Fluidsysteme.

Warum Techyours™ PFA?

Materialeigenschaften, die reale Prozessanforderungen erfüllen.

01 / CHEMISCHE BESTÄNDIGKEIT

Ausgezeichnete chemische Beständigkeit

PFA ist gegenüber zahlreichen aggressiven und korrosiven Chemikalien beständig und eignet sich daher besonders für anspruchsvolle chemische Fluidtransfersysteme.

02 / TEMPERATUR

Zuverlässig bei hohen Temperaturen

PFA behält seine relevanten Materialeigenschaften auch unter hohen thermischen Belastungen und eignet sich damit für Hochtemperatur- und chemische Prozesssysteme.

03 / TRANSPARENZ

Prozesse visuell überwachen

Die transluzente Materialstruktur ermöglicht eine visuelle Kontrolle des Mediums und erleichtert das Erkennen von Strömungsveränderungen oder Verstopfungen.

04 / FLEXIBILITÄT

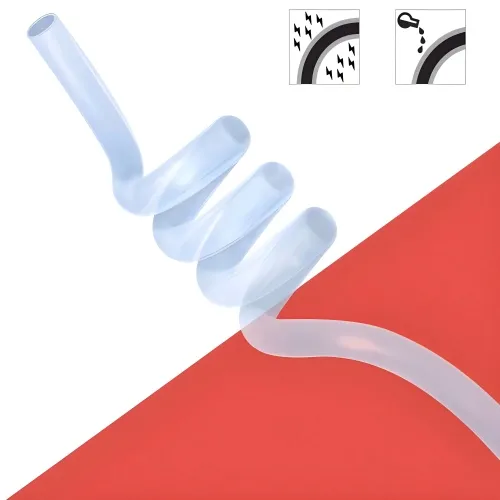

Steifigkeit und Flexibilität im Gleichgewicht

Der PFA Schlauch eignet sich für statische Installationen ebenso wie für Maschinen und Systeme mit wiederkehrenden Bewegungs- oder Biegezyklen.

UHP Ultrahochreines PFA

Hochreine PFA Lösungen

Wenn Kontamination keine Option ist.

Techyours™ PFA Schläuche sind in hochreinen und ultrahochreinen Ausführungen erhältlich. Sie eignen sich für Anwendungen, bei denen Prozessreinheit und Kontaminationskontrolle entscheidend sind – insbesondere in der Halbleiterindustrie, bei hochreinen Chemikalien, in Pharmaanwendungen und in Laborumgebungen.

Halbleiterindustrie Pharmaindustrie Labor Chemieindustrie Umwelttechnik

Anwendungen von PFA Schläuchen

Von Halbleitern bis Chemie. Ein Werkstoff für kritische Prozesse.

Techyours™ PFA Schläuche eignen sich für Systeme, in denen chemische Beständigkeit, Temperaturfestigkeit, Reinheit und langfristige Betriebssicherheit entscheidend sind.

Halbleiterindustrie

Transfer hochreiner Chemikalien und Fluidsysteme für Nassprozesse.

Pharma & Biotechnologie

Saubere Fluidsysteme für Prozesse mit hohen Anforderungen an Kontaminationskontrolle.

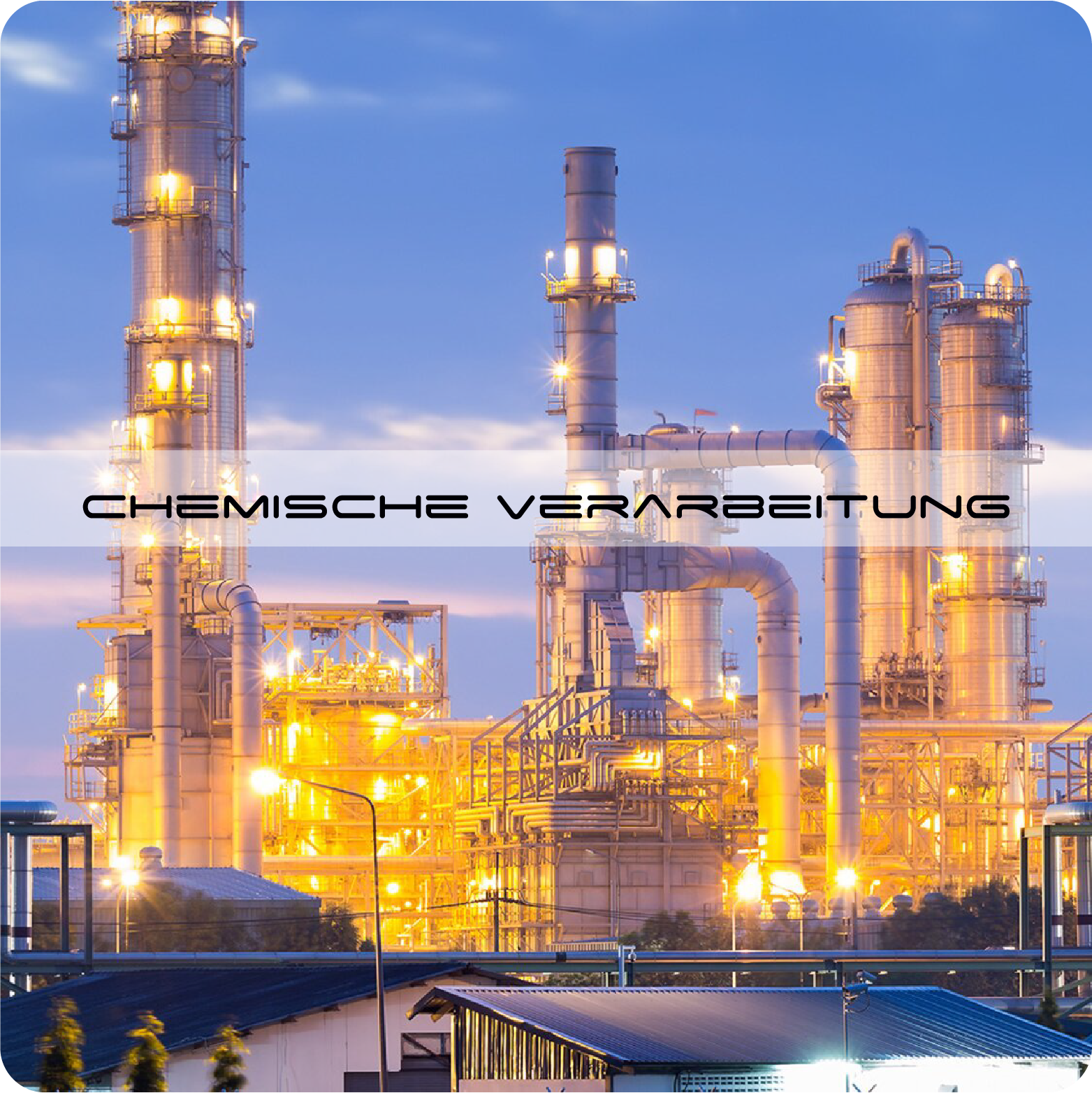

Chemieindustrie

Transport korrosiver, reaktiver und aggressiver Prozessmedien.

Labor & Analytik

Analysesysteme, Probenahme und präziser Flüssigkeitstransfer.

Maschinen- und Anlagenbau

Fluidsysteme für hohe Temperaturen, Chemikalienbeständigkeit und langfristigen Betrieb.

Umwelt- & Messtechnik

Probenahme, Überwachung und Transfer spezieller Medien.

Wählen Sie den Schlauch passend zu den realen Prozessbedingungen.

Temperaturbeständigkeit

Techyours™ PFA: bis ca. 260°C

Standard-Kunststoffschläuche: materialabhängig

Chemische Beständigkeit

Für zahlreiche aggressive Chemikalien geeignet

Beständigkeit abhängig vom jeweiligen Material

Sichtbarkeit des Mediums

Transluzente / transparente Ausführung

Viele Standardmaterialien sind opak

Reinheitsoptionen

Hochrein / ultrahochrein verfügbar

Abhängig von Werkstoff und Hersteller

Dynamische Anwendungen

Gutes Verhältnis von Steifigkeit und Flexibilität

Anwendungsspezifische Bewertung erforderlich

Abmessungen von Techyours™ PFA Schläuchen

Passend für unterschiedliche Anlagen- und Systemkonzepte.

Techyours™ PFA Schläuche sind in verschiedenen Abmessungssystemen erhältlich und eignen sich für Industrieanlagen, Labore, OEM-Systeme und präzise Fluidsysteme.

01 Metrische Abmessungen

Verschiedene Kombinationen aus Innendurchmesser, Außendurchmesser und Wandstärke in Millimetern.

02 Zoll-Abmessungen

Zollbasierte Schlauchdimensionen für internationale und nordamerikanische Anlagen.

03 Metric Spaghetti

Kleine Durchmesser für kompakte, präzise Fluid- und Instrumentierungssysteme.

04 AWG-Abmessungen

AWG-basierte Ausführungen mit unterschiedlichen Wandstärken.

Technischer Support für PFA

Mehr als ein Standardschlauch. Eine Lösung für Ihre Anwendung.

QUALITÄT

Kontrollierte Fertigung

Ausgewählte Fluorpolymer-Werkstoffe und kontrollierte Fertigungsprozesse unterstützen eine gleichmäßige Dimensionierung und zuverlässige Produkteigenschaften.

SONDERANFERTIGUNG

Kundenspezifische Abmessungen

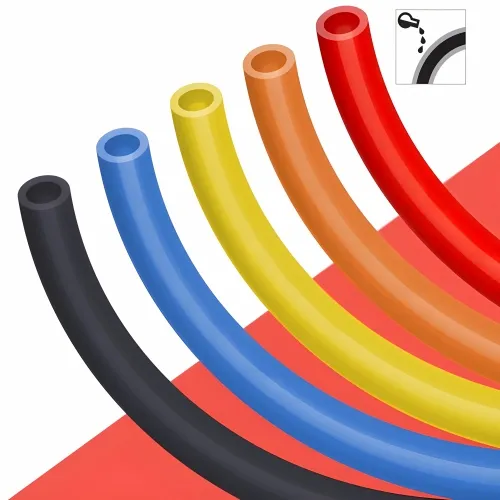

Innendurchmesser, Außendurchmesser, Wandstärke, Farbe und weitere Produktmerkmale können projektspezifisch geprüft werden.

ENGINEERING

Technische Unterstützung

Unser Team unterstützt bei der Auswahl des passenden PFA Schlauchs anhand von Medium, Temperatur, Druck, Dimensionierung und Reinheitsanforderungen.

INTERNATIONAL

Support für internationale Projekte

Geeignet für Maschinenbauer, OEMs, Integratoren, Distributoren und Engineering-Teams in Deutschland und auf internationalen Märkten.

PFA TUBING FAQ

Häufige Fragen zu PFA Schläuchen

Wofür werden PFA Schläuche eingesetzt?

PFA Schläuche werden unter anderem für den Transfer aggressiver Chemikalien, in Hochtemperatursystemen, in Laboranlagen, in der Halbleiterindustrie, in Pharmaanwendungen sowie in hochreinen Fluidsystemen eingesetzt.

Welche Temperatur kann ein PFA Schlauch aushalten?

Techyours™ PFA Schläuche sind für kontinuierliche Einsatztemperaturen bis etwa 260°C / 500°F ausgelegt. Die tatsächlich zulässige Temperatur hängt jedoch von Medium, Druck, Abmessung und Betriebsbedingungen ab.

Ist PFA für die Halbleiterindustrie geeignet?

Ja. Aufgrund der hohen chemischen Beständigkeit, Temperaturstabilität und der verfügbaren hochreinen beziehungsweise ultrahochreinen Ausführungen eignet sich PFA besonders für chemische Versorgungssysteme und Nassprozesse in der Halbleiterindustrie.

Kann ein PFA Schlauch Säuren und Laugen transportieren?

PFA weist gegenüber zahlreichen Säuren, Laugen und aggressiven Chemikalien eine sehr hohe Beständigkeit auf. Die konkrete Medienverträglichkeit sollte dennoch anhand von Chemikalie, Konzentration, Temperatur und Druck bewertet werden.

Sind kundenspezifische PFA Schlauchgrößen verfügbar?

Ja. Techyours™ kann projektspezifische Innendurchmesser, Außendurchmesser, Wandstärken, Farben und weitere Sonderausführungen prüfen.

Was ist der Unterschied zwischen PFA, PTFE und FEP?

PFA, PTFE und FEP gehören zur Familie der Fluorpolymere. Sie unterscheiden sich unter anderem in Transparenz, Verarbeitungsverfahren, Flexibilität, Temperaturbereich und mechanischen Eigenschaften. PFA wird häufig dann gewählt, wenn hohe Temperaturbeständigkeit, Reinheit, chemische Beständigkeit und Transparenz kombiniert werden sollen.

Starten Sie Ihr PFA Projekt

Der richtige PFA Schlauch beginnt mit der richtigen Spezifikation.

Teilen Sie uns Innendurchmesser, Außendurchmesser, Wandstärke, Betriebstemperatur, Druck, Medium und Reinheitsanforderungen mit. Das Techyours™ Team unterstützt Sie bei der Auswahl der passenden PFA Schlauchkonfiguration für Ihre Anwendung.

Angebot anfordern Technisches Team kontaktieren →

Metrische Größen

Größe, ID × AD	Innendurchmesser - ID	Toleranz, ±	Wanddicke	Toleranz, ±	Außendurchmesser - OD
2*3	2	0.10	0.50	0.10	3
2*4	2	0.10	1.00	0.10	4
3*4	3	0.15	0.50	0.20	4
3*5	3	0.15	1.00	0.20	5
4*5	4	0.15	0.50	0.10	5
4*6	4	0.15	1.00	0.20	6
5*6	5	0.20	0.50	0.10	6
5*7	5	0.20	1.00	0.20	7
6*7	6	0.20	0.50	0.10	7
6*8	6	0.20	1.00	0.20	8
7*8	7	0.20	0.50	0.10	8
7*9	7	0.20	1.00	0.20	9
8*9	8	0.20	0.50	0.10	9
8*10	8	0.20	1.0	0.20	10
10*12	10	0.30	1.0	0.10	12
12*14	12	0.30	1.0	0.20	14
14*16	14	0.40	1.0	0.10	16
16*18	16	0.40	1.0	0.20	18
18*20	18	0.50	1.0	0.10	20
20*22	20	0.50	1.0	0.20	22

Zollgrößen

Größe, Bruchmaß	Innendurchmesser-ID	Wanddicke	Außendurchmesser-OD	OUTSIDE DIAMETER-OD	Toleranz, ±
1/32	0.031	0.016	0.003	0.063	0.004
1/16	0.063	0.031	0.005	0.125	0.005
1/16	0.063	0.062	0.010	0.188	0.008
1/8	0.125	0.031	0.005	0.188	0.008
1/8	0.125	0.062	0.010	0.250	0.008
5/32	0.156	0.047	0.007	0.250	0.008
3/16	0.188	0.031	0.005	0.250	0.008
1/4	0.250	0.031	0.005	0.313	0.010
1/4	0.250	0.062	0.010	0.375	0.010
5/16	0.312	0.031	0.005	0.375	0.010
3/8	0.375	0.031	0.005	0.438	0.010
3/8	0.375	0.062	0.010	0.500	0.010
7/16	0.438	0.031	0.005	0.500	0.010
1/2	0.500	0.031	0.005	0.563	0.010
1/2	0.500	0.062	0.010	0.625	0.010
9/16	0.562	0.031	0.005	0.625	0.010
5/8	0.625	0.031	0.007	0.688	0.020
5/8	0.625	0.062	0.010	0.750	0.020
11/16	0.688	0.031	0.007	0.750	0.020
3/4	0.750	0.040	0.007	0.830	0.020
7/8	0.875	0.045	0.007	0.965	0.020
7/8	0.875	0.062	0.010	1.000	0.020
1	1.000	0.045	0.007	1.090	0.020
1-1/4	1.250	0.045	0.007	1.340	0.020
1-1/2	1.500	0.050	0.008	1.600	0.020

Metrische Spaghetti-Größen

Innendurchmesser-ID	Toleranz, ±	Wanddicke	Toleranz, ±	Außendurchmesser -OD
0.30	0.05	0.23	0.05	0.76
0.40	0.05	0.23	0.05	0.86
0.50	0.05	0.23	0.05	0.96
0.50	0.05	0.30	0.05	1.10
0.70	0.05	0.25	0.05	1.20
0.90	0.05	0.30	0.07	1.50
1.00	0.05	0.30	0.07	1.60
1.10	0.10	0.30	0.07	1.70
1.20	0.10	0.30	0.07	1.80
1.40	0.10	0.30	0.07	2.00
1.50	0.10	0.30	0.07	2.10
1.70	0.10	0.30	0.07	2.30
1.90	0.10	0.30	0.07	2.50
2.20	0.15	0.30	0.07	2.80
2.40	0.15	0.30	0.07	3.00
2.70	0.15	0.30	0.07	3.30
2.90	0.15	0.30	0.07	3.50
3.00	0.15	0.30	0.07	3.60
3.20	0.15	0.30	0.07	3.80
3.40	0.15	0.30	0.07	4.00

AWG-Größen

Größe	Innendurchmesser-ID		Leichtwand		Dünnwand		Dickwand		Dickwand
	MIN	MAX	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-
32	0.007	0.011	0.006	0.002	0.009	0.002
30	0.010	0.015	0.006	0.002	0.009	0.002	0.009	0.002
28	0.013	0.018	0.006	0.002	0.009	0.002	0.009	0.002
26	0.016	0.0021	0.006	0.002	0.009	0.002	0.009	0.002
24	0.020	0.026	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
23	0.023	0.029	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
22	0.025	0.032	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
21	0.029	0.035	0.006	0.002	0.010	0.003	0.012	0.003	0.018	0.003
20	0.032	0.040	0.006	0.002	0.012	0.003	0.016	0.003	0.018	0.003
19	0.036	0.044	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
18	0.040	0.049	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
17	0.045	0.054	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
16	0.051	0.061	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
15	0.057	0.067	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
14	0.064	0.074	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
13	0.072	0.082	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
12	0.081	0.091	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
11	0.091	0.101	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
10	0.102	0.112	0.008	0.002	0.012	0.003	0.016	0.003	0.025	0.005
9	0.114	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.025	0.005
8	0.129	0.141	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
7	0.144	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
6	0.162	0.178	0.010	0.003	0.015	0.003	0.020	0.004	0.030	0.005
5	0.182	0.198	0.010	0.003	0.015	0.003	0.020	0.004	0.032	0.005
4	0.204	0.224	0.010	0.003	0.015	0.003	0.020	0.004
3	0.229	0.249	0.010	0.003	0.015	0.003	0.020	0.004
2	0.258	0.278	0.010	0.003	0.015	0.003	0.020	0.004
1	0.289	0.311	0.010	0.003	0.015	0.003	0.020	0.004
0	0.325	0.347	0.012	0.003	0.015	0.003	0.020	0.004
