Techyours™ · Fluorpolymerschläuche

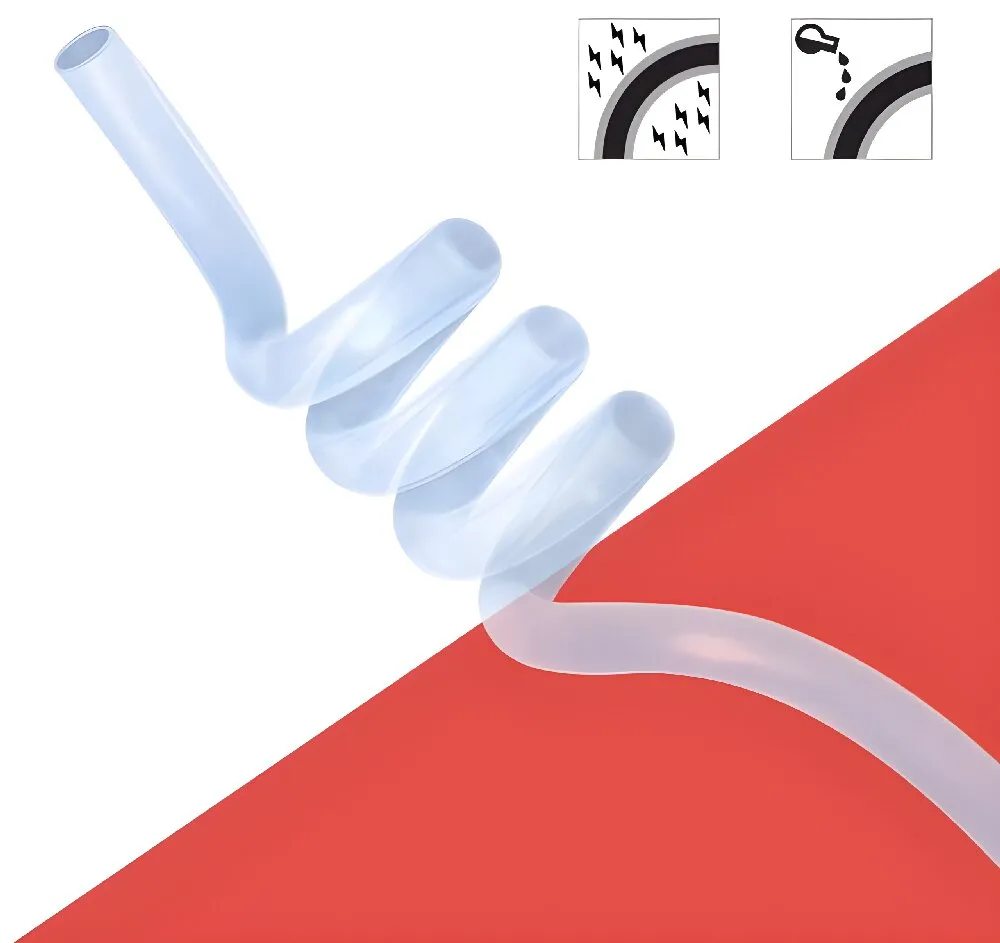

Techyours™ FEP-Schläuche. Klare Sicht auf Ihren Prozess.

Transparente Schläuche aus FEP für Ihre Projekte in der Fluidtechnik und elektrischen Isolation.

Produkt entdecken ↗

Schematische Darstellung · Nicht maßstabsgetreu

TRANSPARENTES FEP METRISCHE ABMESSUNGEN UND ZOLLABMESSUNGEN AUSFÜHRUNGEN AUF ANFRAGE

Werkstoffeigenschaften von FEP

Eigenschaften verstehen.
Gezielt spezifizieren.

01 / TRANSPARENZ

Das Medium im Blick.

Transparente Schlauchwände ermöglichen die visuelle Beobachtung des Mediums.

02 / CHEMISCHE BESTÄNDIGKEIT

Auf das Medium kommt es an.

FEP ist gegen zahlreiche Industriechemikalien und Lösungsmittel beständig. Die Eignung ist unter den vorgesehenen Einsatzbedingungen zu prüfen.

03 / ELEKTRISCHE ISOLATION

Dielektrische Eigenschaften.

Eine niedrige relative Permittivität und eine hohe Durchschlagfestigkeit sind für Isolationsanwendungen relevant.

04 / EXTRUSION

In langen Bahnen denken.

Die Verarbeitung durch Extrusion ermöglicht die Herstellung von FEP-Schläuchen in großen, durchgehenden Längen.

Anwendungen und Auswahlkriterien

Erst die Anwendung.
Dann die passende Ausführung.

Labor und Analytik.

Definieren Sie die Anforderungen an Probentransfer, analytische Geräte und die Handhabung von Fluiden.

Geben Sie die eingesetzten Medien und das Reinigungsverfahren an.

Lebensmittel und Getränke.

Prüfen Sie die Anforderungen Ihrer Dosier-, Ausgabe- und Verarbeitungsanlagen.

Benennen Sie vor der Auswahl die erforderlichen Nachweise für den Lebensmittelkontakt.

Elektrische Baugruppen.

Betrachten Sie Isolationsanforderungen zusammen mit Abmessungen, Einbauraum und Montagebedingungen.

Teilen Sie Spannung, Temperatur und geforderte Prüfungen mit.

Abmessungen der FEP-Schläuche

Ihre Konstruktion.
Ihre Abmessungen.

Wählen Sie eine Nennabmessung. Klären Sie anschließend Toleranzen und Einsatzbedingungen.

Metrische Abmessungen — Auswahl in mm
Innendurchmesser	Außendurchmesser	Wandstärke
2	3	0,50
2	4	1,00
3	5	1,00
4	6	1,00
6	8	1,00
8	10	1,00
10	12	1,00
12	14	1,00

Zollabmessungen — Auswahl in Zoll
Innendurchmesser	Außendurchmesser	Wandstärke
0,125	0,250	0,062
0,250	0,375	0,062
0,375	0,500	0,062
0,500	0,625	0,062

Auswahl veröffentlichter Nennabmessungen, kein vollständiges Lieferprogramm. Die Wandstärken in Zoll übernehmen die Rundungen der Quelle. Toleranzen, Verfügbarkeit und Einsatzgrenzen sind für die gewählte Abmessung und Ausführung zu bestätigen.

Ausführungen auf Anfrage

Aus Anforderungen
wird eine Spezifikation.

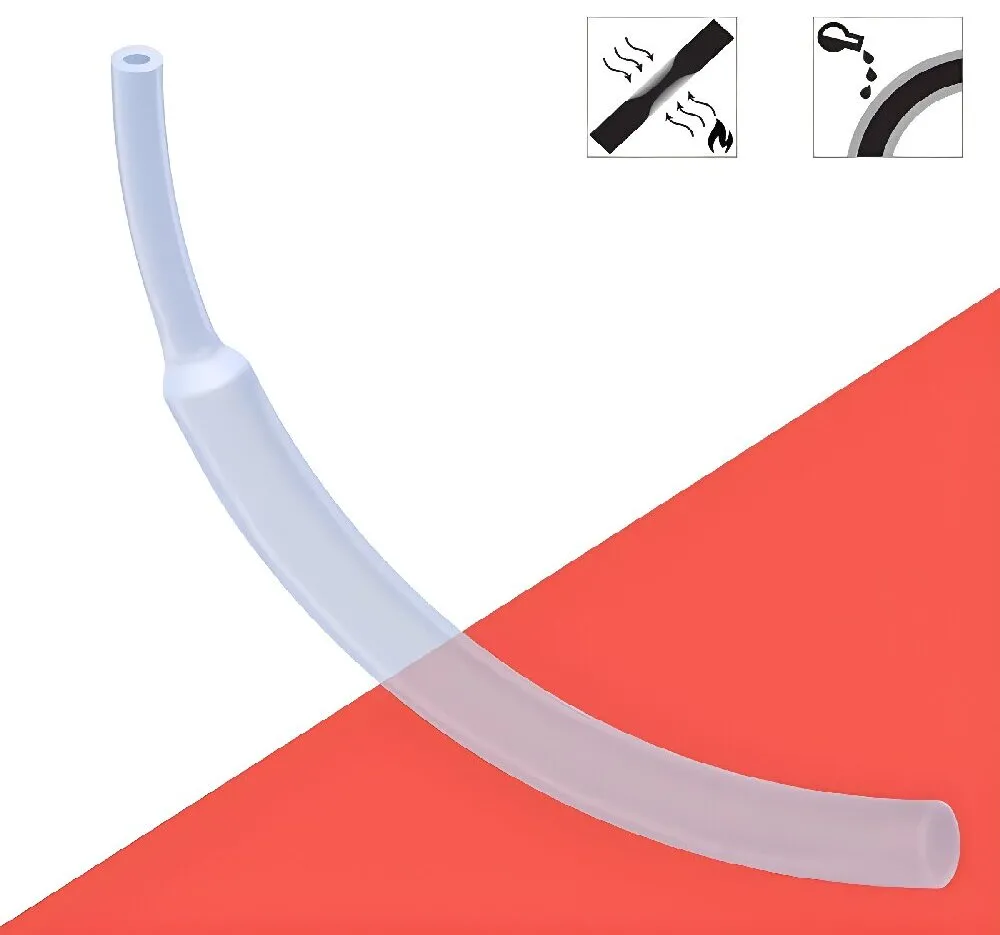

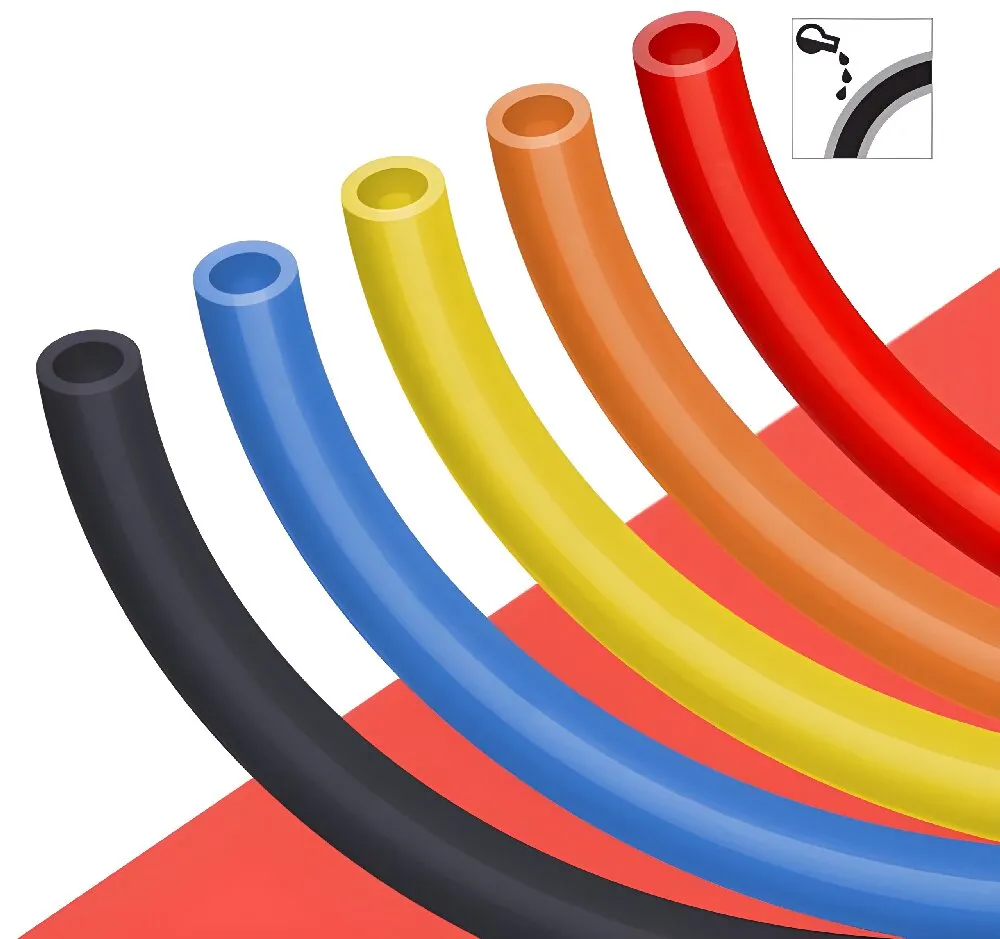

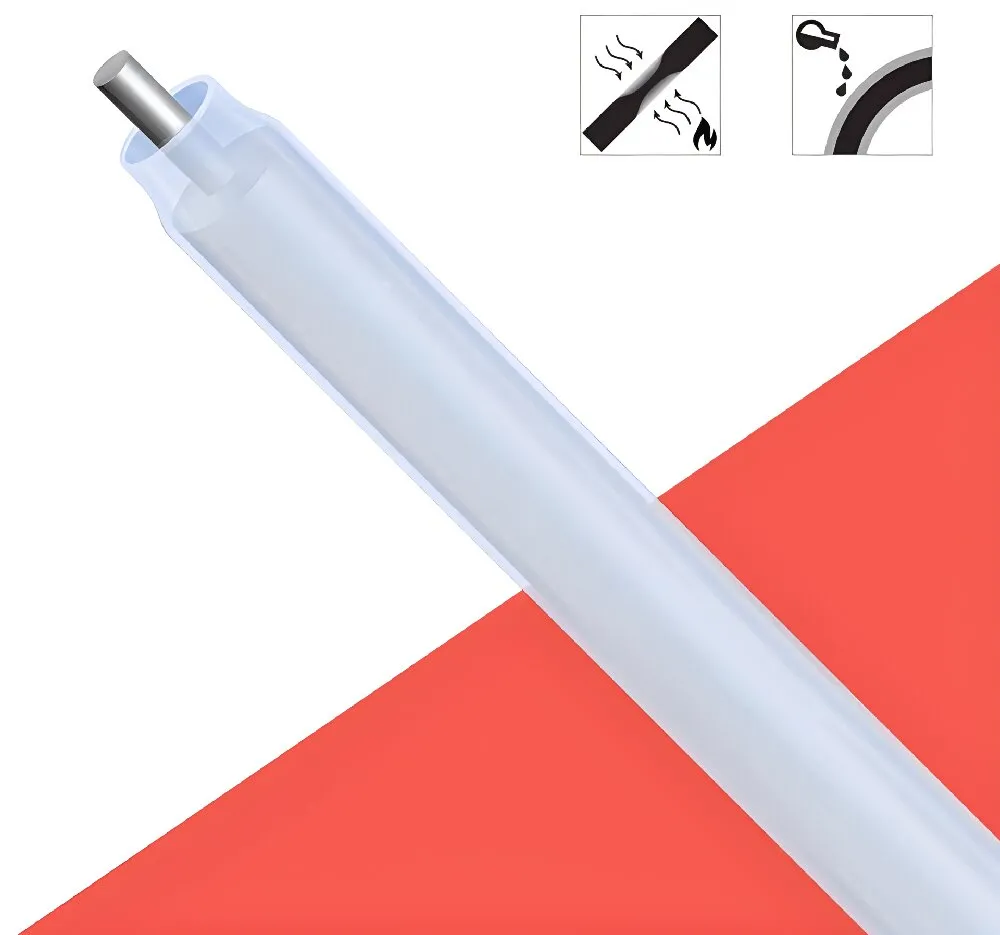

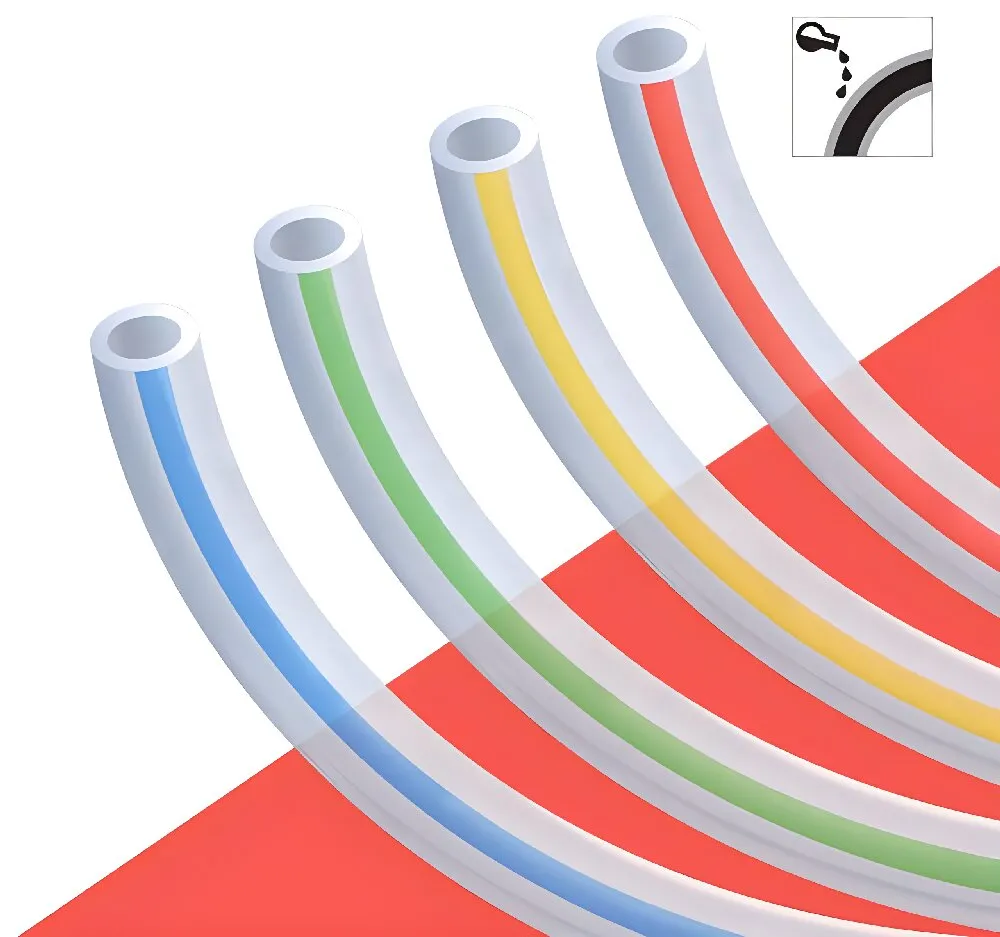

Besprechen Sie mit Techyours spiralförmige, gewellte, wärmeschrumpfende oder farbige Ausführungen sowie Schläuche mit Kennstreifen.

Abmessungen Geometrie Kennzeichnung

01 / KONSTRUKTION

Mit der Zeichnung beginnen.

Definieren Sie Anschlüsse, Maßtoleranzen und die entscheidenden Prüfpunkte.

02 / EINSATZBEDINGUNGEN

Die Umgebung beschreiben.

Geben Sie Medien, Temperatur, Druck und Einschränkungen beim Einbau an.

03 / LIEFERUMFANG

Die Anforderungen vervollständigen.

Legen Sie Mengen, Längen, benötigte Dokumente und den Zeitplan Ihres Projekts fest.

Häufige Fragen zu FEP-Schläuchen

Klar fragen.
Fundiert entscheiden.

Was ist ein FEP-Schlauch?

Ein FEP-Schlauch besteht aus einem Fluorpolymer, das durch Copolymerisation von Tetrafluorethylen und Hexafluorpropylen hergestellt wird. Die Abkürzung FEP steht für die englische Bezeichnung „fluorinated ethylene propylene“.

Welche Abmessungen sind für eine Anfrage erforderlich?

Geben Sie Innendurchmesser, Außendurchmesser, Wandstärke, Toleranzen und die gewünschte Länge an. Kennzeichnen Sie eindeutig, ob die Zeichnungsmaße in Millimetern oder Zoll angegeben sind.

Wie lässt sich die Eignung für meine Anwendung prüfen?

Teilen Sie das Medium, seine Konzentration, den Temperaturbereich sowie den Betriebsdruck oder das Vakuumniveau mit. Lassen Sie die Eignung für die konkret vorgesehene Abmessung und Ausführung bestätigen.

Welche Unterlagen sollte ich anfordern?

Benennen Sie den Verwendungszweck, den Zielmarkt und die benötigten Erklärungen oder Prüfberichte. Techyours kann daraufhin die verfügbaren Unterlagen für den ausgewählten Schlauch prüfen.

Sind besondere Ausführungen möglich?

Individuelle Anforderungen können angefragt werden. Senden Sie dazu Ihre technische Zeichnung, die benötigten Mengen und die Einsatzbedingungen zur Prüfung.

Ihre technische Anfrage
